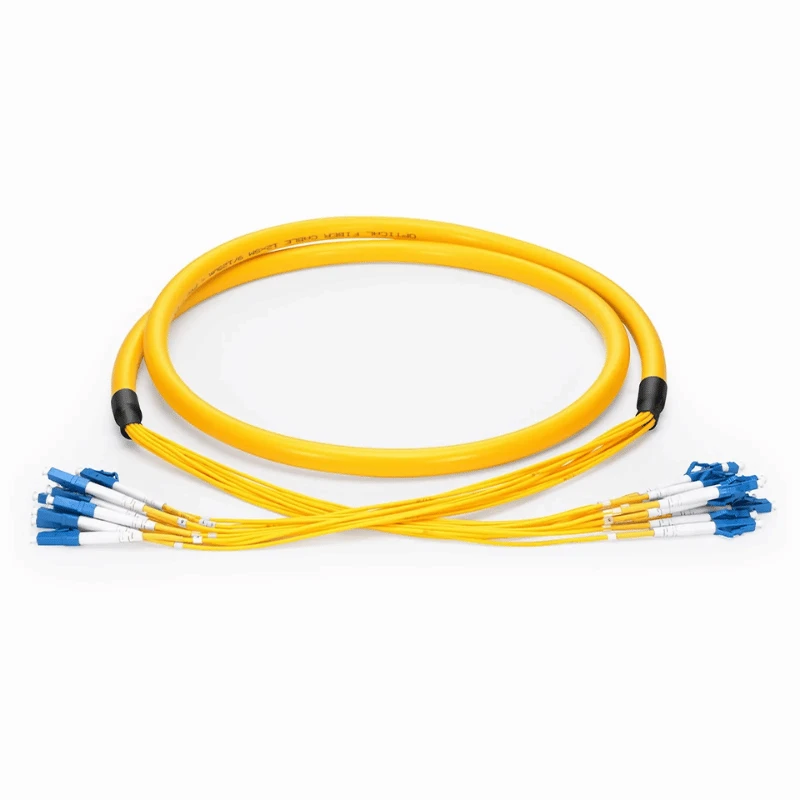

ה-MPO To LC Single Mode Fibre Cable הוא מכלול פריצת OS2 שהופסק-של היצרן, הממיר ממשק MPO/MTP מרובה-סיבים לחיבורי LC דופלקסים בודדים.
מפרט טכני
|
פָּרָמֶטֶר |
מִפרָט |
|
סוג מוצר |
כבל סיבי MPO ל-LC מצב יחיד |
|
סוג סיבים |
OS2 מצב יחיד, 9/125 מיקרומטר |
|
דרגת סיבים |
G.652.D / G.657.A1 |
|
ספירת סיבים |
8/12/24 סיבים |
|
מחבר MPO |
תואם MPO/MTP, זכר/נקבה |
|
MPO פולנית |
UPC / APC |
|
מחבר LC |
LC דופלקס |
|
LC פולנית |
UPC / APC |
|
קוטביות |
סוג א' / סוג ב' / סוג ג' |
|
אובדן הכנסה |
הפסד סטנדרטי פחות או שווה ל-0.35 dB; הפסד נמוך פחות או שווה ל-0.20 dB |
|
החזר הפסד |
UPC גדול או שווה ל-50 dB; APC גדול או שווה ל-60 dB |
|
אורך כבל |
מִנְהָג |
|
אורך הפריצה |
מִנְהָג |
|
אפשרויות ז'קט |
LSZH / OFNP |
|
טמפרטורת הפעלה |
-20 מעלות עד +70 מעלות |
|
בדיקה אופטית |
הפסד הכנסה / הפסד החזרה |
|
תיעוד בדיקה |
דוח בדיקה אופטית פרטנית |
|
תֶקֶן |
IEC 61300-3-35 |
תצורת MPO-to-LC Breakout Configuration
הכבל משתמש בממשק MPO/MTP מרובה-סיבים בצד אחד ומפריד את הסיבים הבודדים דרך קטע פריצה לחיבורי LC דופלקס בצד השני.
מערכת היחסים הדופלקסית הסטנדרטית בין ספירת סיבי MPO וחיבורי LC היא:
|
ספירת סיבים של MPO |
סידור דופלקס LC סטנדרטי |
|
8 סיבים |
4 × LC דופלקס |
|
12 סיבים |
6 × LC דופלקס |
|
24 סיבים |
12 × LC דופלקס |
סידור הסיבים בצד LC- נקבע על ידי מיפוי הסיבים המאושר ולא על ידי ספירת הסיבים בלבד.
תצורה ואימות
לפני הייצור, יש לבדוק את תצורת ה-MPO-to-LC מול ממשקי ההתאמה והדרישות האופטיות של הקישור המיועד.
תצורת מחבר
ציין את מגדר ה-MPO והברק בהתאם לממשק ה-MPO ההזדווג. צד LC משתמש במחברים דופלקסים עם פוליש UPC או APC הנדרש.
קוטביות ומיפוי סיבים
בחר סוג A, סוג B או סוג C לפי מיפוי הסיבים הנדרש וסכימת חיבור MPO הקיימת. אם הקוטביות הנדרשת אינה ברורה, ניתן לספק מפרט כבל קיים או דיאגרמת חיבור לאישור.
אובדן אופטי
בחר בתצורת -אובדן או-הפסד רגיל בהתאם לתקציב ההוספה- של הקישור האופטי המלא.
מידות כבלים
אשר את אורך הכבל הכולל ואורך הפריצה בהתאם לפריסת הציוד ומיקום חיבור ה-LC הנדרש.
MPO-to-LC Assembly Manufacturing
מפרט-הרכבה מבוססת
כל מכלול מופק מספירת הסיבים המאושרת, תצורת המחברים, הקוטביות, מיפוי הסיבים וממדי הכבלים, כאשר התצורה המאושרת משמשת כאסמכתא לייצור.
סיום MPO/MTP & LC
מחברי ה-MPO/MTP ומחברי ה-LC הדופלקסים הבודדים-מסתיימים במפעל בהתאם לתצורת המחברים שצוינה וליטוש באמצעות תהליכי סיום ובדיקה מבוקרים.
פריצה מבוקרת
קטע הפריצה מפריד את הסיבים לחיבורי LC שצוינו תוך שמירה על סידור הסיבים המאושר בתהליך ההרכבה.
בקרת ייצור
ייצור מכלול הסיבים האופטיים-של DIMI נתמך על ידי ציוד בדיקה ובדיקה אופטיות ייעודי לאימות מחברים וביצועים אופטיים לפני המשלוח.
בדיקה ובדיקה
100% בדיקה אופטית
כל מכלול מוגמר עובר בדיקות אובדן הכנסה ואובדן החזרה לפני המשלוח כדי לאמת ביצועים אופטיים מול הדרישות שצוינו.
קצה מחבר-בדיקת פנים
פני הקצה של מחברי MPO/MTP ו-LC נבדקים לאיתור זיהום, שריטות, בורות ותנאים אחרים שעשויים להשפיע על התאמת המחברים או הביצועים האופטיים.
אימות גיאומטריה תלת מימדית
היכן שצוין עבור תצורת המחבר, בדיקה התערבותית מאמתת את גיאומטריית הקצה- של המחבר, כולל גובה הסיבים, רדיוס העקמומיות והיסט קודקוד.
תיעוד בדיקה ומעקב
ניתן לספק נתוני בדיקה אופטיים בודדים עבור המכלול שנמסר, כאשר רשומת הבדיקה מקושרת לזיהוי הייצור המתאים במידת הצורך.
פרויקט-תצורה ספציפית
לקבלת הצעת מחיר, קונים יכולים לספק את המידע הנדרש כדי להגדיר ולאמת את מכלול ה-MPO-to-LC:
פרטי חיבור
ממשק MPO ומגדר מחברים
ספירת סיבים
קוטביות ומיפוי סיבים
דרישות פוליש MPO ו-LC
פרטים פיזיים
אורך כבל כולל
אורך הפריצה
דרישה למעיל
פרטי הזמנה
כמות נדרשת
דרישות תיוג או זיהוי
דרישות אריזה
כאשר הקוטביות או מיפוי הסיבים אינם ברורים, ניתן לספק מפרט כבלים קיים, דיאגרמת חיבור, ממשק התאמה או מידע על ציוד לצורך סקירת תצורה לפני הייצור.
עבור הזמנות חוזרות, ניתן להפנות למפרט ייצור שאושר בעבר כדי לשמור על אותה תצורה מאושרת כאשר דרישות הפרויקט נותרות ללא שינוי.
שאלות נפוצות
ש: מה ההבדל בין כבל פריצת MPO ל-LC לבין כבל מטען MPO?
ת: כבל פריצת MPO ל-LC הופך ממשק MPO/MTP מרובה-סיבים לחיבורי LC דופלקסים בודדים, בעוד שכבל מטען של MPO שומר על חיבורי MPO/MTP בשני הקצוות לחיבור רב-סיבים.
ש: מה ההבדל בין MPO ל-MTP עבור כבל MPO ל-LC?
ת: MPO הוא ממשק מחברים מרובי-הסטנדרטיים, בעוד ש-MTP הוא עיצוב מחברים בעלי ביצועים גבוהים יותר- המבוסס על ממשק MPO. יש להתאים את תצורת המחבר הנדרשת לממשק ההזדווגות שצוין עבור ההתקנה.
ש: כיצד יש לבחור כבל MPO ל-LC עבור התקנה חלופית?
ת: התאם את הכבל החלופי למספר הסיבים הקיים, ממשק MPO, מגדר המחברים, קוטביות, מיפוי סיבים, תצורת LC, מידות כבל ודרישות אופטיות לפני ההזמנה.
ש: כיצד משפיע כבל MPO ל-LC על תקציב הקישור האופטי?
ת: המכלול מוסיף אובדן מחבר ואובדן סיום לקישור האופטי, לכן יש לכלול את אובדן ההחדרה שצוין או נמדד בעת חישוב מרווח אובדן המערכת הזמין.
ש: איזה רדיוס כיפוף יש לקחת בחשבון עבור כבל פריצת MPO ל-LC?
ת: יש לאשר את רדיוס הכיפוף המינימלי ממבנה הכבל שנבחר ולהתייחס גם למקטע הכבל הראשי וגם לאזור הפריצה בעת ניתוב המכלול דרך חללים מוגבלים.
ש: איזה תיעוד בדיקה מסופק עם כבל סיבים מסוג MPO ל-LC במצב יחיד?
ת: ניתן לספק נתוני בדיקה אופטיים בודדים עבור המכלול שנמסר, כולל אובדן הכנסה מדוד ותוצאות אובדן החזרה לבדיקה מול הדרישות שצוינו.
ש: מהו ה-MOQ עבור כבל סיבים מסוג MPO ל-LC במצב יחיד?
ת: ה-MOQ הסטנדרטי הוא 500 חתיכות לכל תצורה, כאשר הכמות הסופית מאושרת על פי ספירת הסיבים הנדרשת, תצורת המחברים ודרישות הפרויקט.
ש: מהו זמן ההובלה של כבל סיבים מסוג MPO ל-LC מצב יחיד?
ת: בדרך כלל ניתן להשלים דגימות תוך 3-5 ימי עבודה, בעוד שייצור בתפזורת דורש בדרך כלל 15-30 ימי עבודה, בהתאם לתצורה המאושרת ולכמות ההזמנה.
