כבל סיבי MPO/MTP מצב יחיד

מכלול כבלי סיב MPO/MTP במצב-יחיד לחיבור אופטי בצפיפות- גבוהה, מרחקי שידור ארוכים וקישוריות אופטית מקבילה. זמין בתצורות Base-8 ו-Base-12, עם אפשרויות 8-, 12, 16 ו-24 סיבים, תצורות מחברי APC, קוטביות מסוג A/B/C ודרגות ביצועים סטנדרטיות, עם אובדן נמוך ואובדן נמוך במיוחד.

כבל סיבי OS2 MPO בהפסד נמוך
כבל סיבי OS2 MPO Low Loss הוא מכלול סיבים חד-מוגדרים-של היצרן המשתמש ב-OS2 9/125 מיקרומטר סיבים ומחברי MPO/MTP-מרובים- תואמים, עם המחבר ותצורת הקוטביות שצוינו עבור הקישור האופטי המיועד.

צפה בעוד

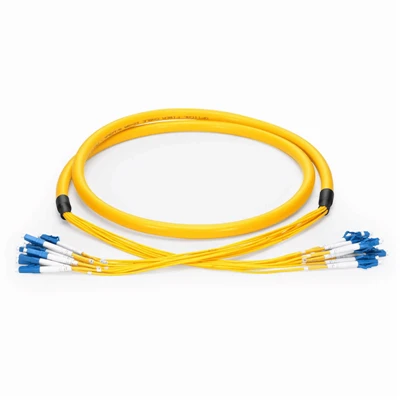

כבל סיבי MPO ל-LC מצב יחיד
ה-MPO To LC Single Mode Fibre Cable הוא מכלול פריצת OS2 שהופסק-של היצרן, הממיר ממשק MPO/MTP מרובה-סיבים לחיבורי LC דופלקסים בודדים.

צפה בעוד
כבל תיקון MPO מצב יחיד
כבל ה-MPO Single Mode Patch Cord הוא מכלול סיבים אופטיים מרובים-מסתיים במפעל, המשתמש בממשקי מחברים תואמי- OS2 יחיד- וממשקי מחברים תואמים ל-MPO/MTP- בשני הקצוות.

צפה בעוד
כבל תא מטען מסוג MPO יחיד
כבל ה-MPO Single Mode Trunk Cable הוא מכלול סיבים אופטיים מרובים-מסתיים במפעל, המשתמש ב-OS2 יחיד-סיבים ומחברים תואמי MPO/MTP- בשני הקצוות.

צפה בעוד
OS2 MTP כבל סיב במצב יחיד
OS2 MTP One Mode Fibre Cable הוא מכלול MTP/MPO שנגמר במפעל-שמשתמש ב-OS2 9/125 מיקרומטר סיב מצב יחיד-, עם מחברים מרובי-סיבים בשני הקצוות לחיבור ישיר בין ממשקי MTP/MPO תואמים.

צפה בעוד
OS2 MPO כבל סיבים במצב יחיד
OS2 MPO Single Mode Fibre Cable הוא מכלול סיבים אופטיים מרובים-מסתיים במפעל לקישוריות סיבים- בצפיפות- גבוהה בסביבות כבלים אופטיות מובנות במרכז נתונים, טלקום וסביבות אחרות.

צפה בעוד

אפשרויות מפרט כבל סיב במצב יחיד

כבלי מצב-MPO/MTP יחידים שלנו משתמשים בסיבים-יחידים של OS2 עבור קישורים אופטיים שבהם מרחק שידור, אובדן הכנסה ושליטה בתקציב-של קישורים הם קריטיים.

מִפרָט	אפשרויות
סוג סיבים	OS2 מצב יחיד
דרגת סיבים	G.652.D / G.657.A1 / G.657.A2
ספירת סיבים	8/12/16/24 סיבים
תצורת בסיס	בסיס-8 / בסיס-12
אורך גל הפעלה	1310 / 1550 ננומטר
טווח WDM	אפשרויות 1270–1330 ננומטר לפי יישום
קוטביות	סוג א' / סוג ב' / סוג ג'
טמפרטורת הפעלה	-20 מעלות עד +70 מעלות

סיבים בלתי רגישים ל-G.657.A1 ו-G.657.A2-זמינים עבור ניתוב בצפיפות- גבוהה, כאשר יש לקחת בחשבון את רדיוס הכיפוף המופחת ומגבלות המרחב של הכבלים-.

סטנדרטי, נמוך-אובדן וביצועי אובדן-נמוכים-אולטרה

מכלולי מצב-MPO/MTP יחידים זמינים בדרגות הכנסה- שונות כדי להתאים לתקציבי קישורים אופטיים שונים.

ציון ביצועים	אובדן הכנסה מקסימלי
תֶקֶן	פחות או שווה ל-0.70 dB
הפסד נמוך	פחות או שווה ל-0.35 dB
הפסד אולטרה-נמוך (ULL)	פחות או שווה ל-0.25 dB

יש לבחור את דרגת האובדן הנדרשת בהתאם למפרט מקלט המשדר, מספר החיבורים המשודכים, מרחק השידור ותקציב ההספק האופטי הזמין. תצורות ULL זמינות עבור מערכות שבהן לאובדן מחברים יש השפעה הדוקה יותר על תקציב הקישור הכולל.

תצורות Base-8 & Base-12 MPO/MTP

ארכיטקטורות Base-8 ו-Base-12 תומכות בממשקי שידור וממשקי ציוד מקבילים שונים.

Base-8 מצב יחיד MPO

Base-8 תצורות זמינות עבור מערכות אופטיות המשתמשות בממשקי 8-סיבים מקבילים ומתאימות לארכיטקטורות בצפיפות גבוהה המשויכות לקישוריות אופטית מהירות גבוהה יותר.
התצורות הזמינות כוללות:

מכלולי MPO/MTP של 8 סיבים
מחברים זכר או נקבה
קוטביות סוג A / סוג B / סוג C
תצורות מחברי APC
ביצועים סטנדרטיים,-נמוכים וביצועי ULL
אורכי כבלים וקונסטרוקציות מותאמות אישית

Base-12 מצב יחיד MPO

בסיס-12 תצורות מספקות קישוריות של 12 סיבים עבור ארכיטקטורות כבלים מבוססות של MPO/MTP ויישומי עמוד שדרה בצפיפות גבוהה.
התצורות הזמינות כוללות:

מכלולי MPO/MTP של 12 סיבים
מכלולי 24 סיבים באמצעות שני ממשקי 12 סיבים
מחברים זכר או נקבה
קוטביות סוג A / סוג B / סוג C
תצורות APC
אפשרויות רגילות ואפשרויות הפסד-נמוכות

מחבר MPO/MTP ותאימות לקוטביות

חיבורי MPO/MTP במצב-יחיד דורשים מגדר מחבר נכון, מיפוי סיבים, קוטביות ותצורת פרצוף קצה-.

סוג א':ישר-דרך מיפוי סיבים

סוג ב':מיפוי סיבים הפוך

סוג C:זוג-מיפוי סיבים הפוך

זָכָר:פיני מדריך הותקנו

נְקֵבָה:סיכות מנחה הושמטו

APC:תצורת מגע פיזי בזווית של 8 מעלות עבור ממשקי מצב יחיד-ישימים

עבור כבלים חלופיים או הזמנות פרוייקטים, ניתן לספק דגם ציוד, מפרט ממשק, דגימת כבלים קיימת, שרטוט או מיפוי סיבים לצורך אימות תצורה.

בניית כבל MPO/MTP מצב יחיד

מבני כבלים שונים זמינים עבור שטח התקנה, ניתוב ודרישות מכניות.

בניית כבלים	דרישה אופיינית
כבל עגול	ניתוב כבלים מובנה כללי וציוד
סרט שטוח	סידור סיבים מקבילים בצפיפות- גבוהה
מיקרו כבל	קוטר כבל מופחת ומרחב ניתוב מוגבל

אפשרויות המעיל כוללות LSZH, OFNP, OFNR ו-PVC, בהתאם לדרישות ההתקנה ולקודים המקומיים הרלוונטיים.

מצב יחיד לעומת Multimode MPO/MTP

ההבחנה העיקרית בין קטגוריה זו לבין כבלי סיבים מרובי מצבי MPO/MTP היא ארכיטקטורת הסיבים האופטיים וארכיטקטורת השידור.

פָּרִיט	MPO/MTP מצב יחיד	MPO/MTP Multimode
סִיב	OS2	OM3 / OM4 / OM5
גודל ליבה	9/125 μm	50/125 μm
אורך גל אופייני	1310 / 1550 ננומטר	850 ננומטר
טווח שידור	מרחק-ארוך	מרחק- קצר יותר
שימוש אופייני	עמוד שדרה, DCI, טלקום, מבנה-בין	קישורים למרכז נתונים קצר-
ממשק-במהירות גבוהה	DR/FR במצב-יחיד ומערכות קשורות	מערכות Multimode SR

בחר מצב יחיד כאשר הציוד מציין סיב OS2, הקישור דורש טווח הגעה מורחב, או שהתקציב האופטי הזמין דורש מאפייני שידור במצב יחיד.

יישומי כבלים MPO/MTP מצב יחיד

חיבור בין מרכז נתונים

מכלולי OS2 MPO/MTP בצפיפות-גבוהה לחיבורים בין אולמות נתונים, אזורי הפצת רשת וקישורים אופטיים בטווח ארוך יותר.-

400G / 800G קישוריות אופטית

בסיס-8 ותצורות-סיבים מקבילים אחרים עבור ארכיטקטורות של מקלטי משדר אופטיים במהירות גבוהה תואמות.

רשתות טלקום וספקים

קישוריות MPO/MTP עבור מערכות הפצת סיבים-במוד יחיד ו-גבוהה.

WDM ומערכות אופטיות מקבילות

מכלולי מצב יחיד- התומכים במערכות אופטיות המשתמשות בטווחי אורך גל של 1310 ננומטר, 1550 ננומטר או WDM רלוונטיים.

בין-בניית קישורי סיבים

קישוריות-במצב יחיד-מוגדרת מראש לקישורים בין בניינים, חדרי ציוד ונקודות הפצה ברשת.

בדיקה אופטית ואימות איכות

ניתן לאמת כל מכלול כבל-יחיד מסוג MPO/MTP מול התצורה האופטית והפיסית שצוינה לפני המשלוח.

הפסד הכנסה והפסד החזרה:נבדק באורכי גל מוגדרים, כולל 1310 ננומטר ו-1550 ננומטר.

בדיקה אינטרפרומטרית תלת מימדית:בודק את גובה הסיבים, רדיוס העקמומיות, היסט קודקוד וגיאומטריית החסימה.

סיום-בדיקת פנים:בודק אם יש שריטות, בורות, זיהום ופגמים אחרים בפנים.-

אימות קוטביות:מאשר מיפוי סיבים מסוג A, B או C.

בדיקת תצורה סופית:מאמת את ספירת הסיבים, סוג המחברים, מין, קוטביות, מבנה כבל, אורך ותיוג.

ניתן לספק תיעוד בדיקה ברמת-אצווה בהתאם לדרישות הפרויקט וההזמנה.

היתרונות שלנו בייצור כבלים MPO/MTP

50,000+ מ"ר מתקני ייצור

מעל 50,000 מ"ר של שטח ייצור תומך באזורים ייעודיים להרכבת כבל סיבים אופטיים, ייצור מחברים, ייצור חומרה ובדיקות סופיות.

ISO-ניהול איכות מוסמך

הסמכות ISO 9001:2015, ISO 14001 ו-TL 9000 מספקות מסגרת מתועדת לניהול איכות לייצור ובקרת איכות.

50+ מהנדסים וטכנאים

יותר מ-50 מהנדסים וטכנאים תומכים בפיתוח מוצרים, שיפור תהליכים, אב טיפוס ופתרונות סיבים אופטיים מותאמים אישית.

כושר ייצור גמיש

קיבולת שנתית של למעלה מ-2 מיליון מכלולי מחברים, 500,000 מטר של כבל סיבים אופטיים, 100,000 קופסאות הפצה ו-200,000 אביזרי חומרה תומכים הן בייצור בכמות והן בהזמנות מותאמות אישית.

שאלות נפוצות

ש: באיזה סיב נעשה שימוש בכבלים של מצב-MPO/MTP יחיד?

ת: סוג הסיבים הסטנדרטי הוא מצב OS2 יחיד-, עם אפשרויות G.652.D, G.657.A1 ו-G.657.A2 זמינות בהתאם לאפליקציה.

ש: האם MPO/MTP הוא מצב יחיד-בדרך כלל APC?

ת: APC מצויין בדרך כלל עבור יישומי MPO/MTP במצב -יחיד שבהם הממשק האופטי דורש מגע פיזי בזווית וביצועי אובדן- גבוהים יותר. פוליש המחברים חייב להתאים לממשק הציוד.

ש: מהו כבל Base-8 MPO?

ת: כבל Base-8 MPO משתמש בארכיטקטורת ממשק של 8 סיבים ומשמש עם מערכות אופטיות שתוכננו סביב קישוריות מקבילית של שמונה סיבים.

ש: מה ההבדל בין כבלי MPO עם אובדן-נמוך ובין כבלי MPO-נמוכים- במיוחד?

ת: תצורות הפסד-נמוכות מספקות אובדן הכנסה עד למגבלת ההפסד-הנמוכה שצוינה, בעוד שתצורות ULL מכוונות לערך הפסד הכנסה-הדוק יותר, כגון פחות או שווה ל-0.25 dB. הציון המתאים תלוי בתקציב קישור המערכת.

ש: האם ניתן להשתמש בסיבים G.657.A2 בכבלי MPO/MTP?

ת: כן. ניתן לציין סיב במצב-לכיפוף G.657.A2-לא רגיש במקום שבו נדרש ניתוב בצפיפות- גבוהה או ניהול עיקול הדוק יותר.

ש: האם אתה יכול לספק כבלים מותאמים אישית של MPO/MTP במצב יחיד-?

ת: כן. ניתן לציין ספירת סיבים, תצורת בסיס, קוטביות, מין מחבר, אורך כבל, דרגת אובדן, מבנה כבל, מעיל, תיוג ואריזה עבור דרישות הפרויקט.
