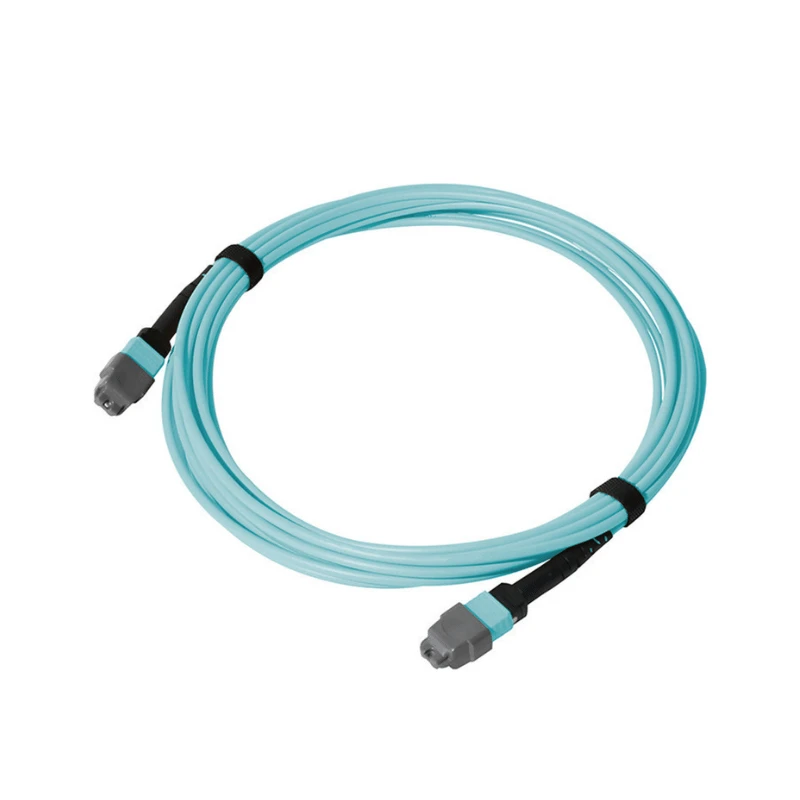

OS2 MTP One Mode Fibre Cable הוא מכלול MTP/MPO שנגמר במפעל-שמשתמש ב-OS2 9/125 מיקרומטר סיב מצב יחיד-, עם מחברים מרובי-סיבים בשני הקצוות לחיבור ישיר בין ממשקי MTP/MPO תואמים.

מפרט טכני

פָּרָמֶטֶר	מִפרָט
סוג מוצר	OS2 MTP כבל סיב במצב יחיד
סוג סיבים	OS2 מצב יחיד, 9/125 מיקרומטר
דרגת סיבים	G.652D / G.657A1
ספירת סיבים	8/12/24/48 סיבים
סוג הרכבה	כבל מטען MTP/MPO
סוג פולני	APC / UPC
קוטביות	סוג א' / סוג ב' / סוג ג'
אובדן הכנסה רגילה	פחות או שווה ל-0.35 dB
אובדן הכנסה-נמוך	פחות או שווה ל-0.20 dB
החזר הפסד	גדול או שווה ל-50 dB (APC)
טמפרטורת הפעלה	-20 מעלות עד +70 מעלות
בדיקה אופטית	הפסד הכנסה והפסד החזרה
תיעוד בדיקה	נתוני בדיקה מסופקים עם המשלוח
מחבר סטנדרטי	IEC 61754-7
ציות לאיכות הסביבה	RoHS
תצורה מותאמת אישית	אורך מותאם אישית, ספירת סיבים ותווית

תצורת MTP: מגדר, פולנית וקוטביות

יש להתאים את תצורת MTP/MPO לממשק ההזדווגות ולמיפוי הסיבים של מערכת היעד.

סוג פולני:אשר את APC או UPC בהתאם לציוד המחובר, הקסטה, המתאם או רכיב התאמה אחר.

קוטביות:בחר סוג A, סוג B או סוג C לפי מיפוי הסיבים של מערכת הכבלים הקיימת.

עבור הזמנות החלפה או פרויקטים, ניתן להשתמש במפרט כבל קיים או בתרשים חיבור MTP/MPO כדי לאמת את התצורה הנדרשת לפני הייצור.

הפסד-רגיל לעומת נמוך-הפסד

גורם בחירה	הפסד-רגיל	הפסד- נמוך
קישור תקציב	השתמש כאשר אובדן הערוץ המחושב נשאר בתוך השוליים הזמינים	השתמש כאשר אובדן הערוץ המחושב משאיר מרווח מוגבל
אסיפה IL	פחות או שווה ל-0.35 dB	פחות או שווה ל-0.20 dB
עיצוב ערוץ	מתאים כאשר אובדן ההרכבה שצוין מתאים לתקציב הקישור המלא	שקול היכן נדרש אובדן הרכבה נמוך יותר כדי לשמור על מרווח הקישור
דרישת RFQ	ציין את אובדן ההחדרה המקסימלי המותר	ציין את אובדן ההחדרה המקסימלי המותר

יש לקבוע את דרגת ההפסד הנדרשת מתוך תקציב הקישור האופטי הכולל, כולל הנחתת סיבים והפסדים ממחברים, קלטות, מתאמים ורכיבים פסיביים אחרים.

מפרט מותאם אישית

אורך כבל

ניתן לציין את אורך הכבל המוגמר בהתאם למרחק החיבור הנדרש.

ספירת סיבים

ניתן להגדיר את ספירת הסיבים בהתאם לתעלות הסיבים הנדרשות או לתצורת הכבלים הקיימת.

הִזדַהוּת

ניתן לציין דרישות זיהוי ותווית כבל עבור הזמנות פרויקט.

סקירת תצורה

קונים יכולים לספק שרטוט כבלים קיים, דיאגרמת חיבור MTP/MPO, מפרט ממשק ציוד או מפרט רכישה לבדיקה לפני הייצור.

הזמנות החלפה

ניתן להשתמש במפרטי כבלים קיימים כדי לאמת את המכלול החלופי מול תצורת ה-MTP/MPO המותקנת.

יכולת ייצור

ייצור במפעל:DIMI מייצרת מכלולי סיבים אופטיים עם סיום -במפעל תוך שימוש בציוד אוטומטי לחיתוך, הפשטה וסיום כבלים.

כושר ייצור:ציוד הרכבה אוטומטי מסוגל לעבד יותר מ-10,000 מכלולי סיבים אופטיים ביום, לתמוך בהזמנות מבוססות נפח ופרויקטים-.

ניהול איכות:DIMI שומרת על הסמכות ISO 9001:2015 ו-TL-9000 עבור מערכת ניהול האיכות שלה.

אימות איכות

הפניה

כל הזמנה מיוצרת על פי מפרט המוצר המאושר והתצורה המאושרת, ומספקת התייחסות מוגדרת לבדיקה סופית.

סיום-בדיקת פנים

פני קצה המחבר נבדקים לפני המשלוח כדי לזהות זיהום, שריטות או פגמים גלויים אחרים.

בדיקה אופטית

מכלולים מוגמרים נבדקים לאובדן הכנסה ואובדן החזרה לפני המשלוח.

אימות קוטביות

מיפוי סיבים נבדק מול תצורת הקוטביות שצוינה לפני המשלוח.

רשומות בדיקה

נתוני הבדיקה המתאימים מסופקים עם המשלוח לצורך אימות ההזמנה.

אחריות על ביצוע

אחריות ביצוע של 5 שנים חלה על המוצר.

שאלות נפוצות

ש: מה ההבדל בין כבלי סיבי MTP OS2 ו-OM4?

ת: OS2 משתמש ב-9/125 מיקרומטר סיבים במצב יחיד-, בעוד ש-OM4 משתמש בסיבים מולטי-מודים. OS2 מוגדר עבור קישורים אופטיים במצב יחיד-, בעוד ש-OM4 משמש במערכות ריבוי מצבים. סוג הסיבים צריך להתאים למקלט המשדר ולארכיטקטורה האופטית של הרשת.

ש: מה ההבדל בין כבלי סיבי MTP ו-MPO?

ת: MPO הוא ממשק המחברים מרובי-הסטנדרטיים, בעוד MTP® הוא מוצר מחברים ספציפי מבית US Conec. לצורך רכש, יש לאשר את מפרט המחבר וממשק ההזדווגות בהתאם לציוד ולמערכת הכבלים.

ש: מה ההבדל בין כבל מטען MTP לכבל פריצת MTP?

ת: כבל מטען MTP שומר על חיבורי MTP/MPO מרובי-סיבים בשני הקצוות. כבל פריצת MTP ממיר את החיבור הרב-סיבים למחברים בודדים כגון LC. סוג הכבל הנדרש תלוי בארכיטקטורת היציאה של הציוד המחובר.

ש: האם ניתן לחבר כבלי MTP של OS2 ישירות לציוד LC או SC?

ת: לא. מחברי MTP/MPO אינם מתאימים ישירות ליציאות LC או SC. נדרש MTP-to-LC, MTP-to-SC או מכלול המרה שצוין אחר כאשר הציוד משתמש בממשקים אלה.

ש: מהו מרחק השידור המרבי של סיב OS2?

ת: ל-OS2 אין מגבלת מרחק- אוניברסלית אחת של שידור. המרחק שניתן להשיג תלוי במקלט המשדר, קצב הנתונים, אורך הגל, הנחתת הסיבים, הפסדי מחברים ותקציב הקישור האופטי הכולל. לכן יש לבדוק את המרחק הנדרש מול מפרט הקישור המלא.

ש: מה ההבדל בין סיבי G.652D ו-G.657A1 במצב יחיד-?

ת: G.652D הוא מפרט סיבים- יחיד רגיל, בעוד ש-G.657A1 מספק ביצועי כיפוף משופרים עבור ניתוב שבו עלולים להתרחש כיפופי סיבים הדוקים יותר. הציון הנדרש צריך להיות בהתאם למפרט הסיבים ולדרישות ההתקנה של הפרויקט.

ש: מדוע חשוב מפתחות מחברי MTP במכלול כבל MTP/MPO?

ת: מפתחות מחבר MTP/MPO שולטת בכיוון הפיזי של המחבר במהלך ההזדווגות. סידור המפתח צריך להתאים למתאם ההתאמה או לממשק הציוד, בעוד שקוטביות הסיבים צריכה להיות מוגדרת בנפרד בהתאם למיפוי הסיבים הנדרש.

ש: מה מציין מגדר מחבר ה-MTP?

ת: מגדר MTP/MPO מתייחס לשאלה האם למחבר יש פיני מנחה. למחברים זכרים יש פינים מנחים, בעוד למחברים נקבים יש חורי פינים מובילים-. המגדר הנדרש צריך להתאים למחבר ההזדווגות או לממשק הציוד שצוינו עבור הקישור.
