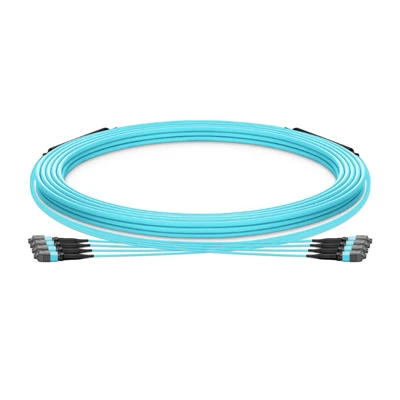

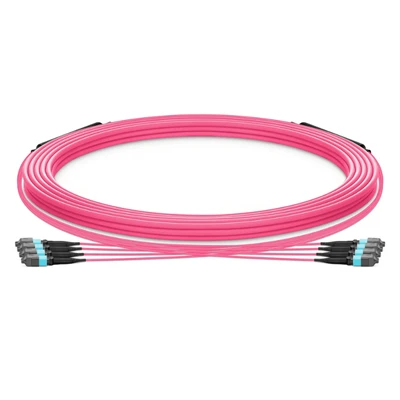

כבל סיבי MPO Multimode High Density הוא מכלול כבלים רב-מסתיים מראש שנועד לאחד מספר ערוצים אופטיים מולטי-מודים באמצעות ממשקי מחברים תואמי MPO/MTP-.
מפרט טכני
|
פָּרָמֶטֶר |
מִפרָט |
|
מוּצָר |
כבל סיבים רב-מודים MPO בצפיפות גבוהה |
|
סוג סיבים |
OM3 / OM4 / OM5 |
|
ספירת סיבים |
8/12/16/24/32/48 סיבים |
|
מַחבֵּר |
MPO / MTP-תואם |
|
תצורת סיכה |
מוצמד / לא מוצמד |
|
קוטביות |
סוג א' / סוג ב' / סוג ג' |
|
אובדן הכנסה |
פחות או שווה ל-0.35 dB סטנדרטי / פחות או שווה ל-0.20 dB נמוך-הפסד |
|
החזר הפסד |
גדול או שווה ל-20 dB |
|
טמפרטורת הפעלה |
-20 מעלות עד +70 מעלות |
|
בניית כבלים |
הפצה עגולה/מיקרו-/רצועה |
|
ז'ָקֵט |
אפשרויות ז'קט זמינות |
|
אורך כבל |
מִנְהָג |
איחוד סיבים בצפיפות- גבוהה
סיבים מרובים דרך ממשק MPO אחד
המחבר התואם MPO/MTP-מסיים מספר סיבים מולטי-מודים בתוך מיקום מחבר בודד.
יחס סיבים-ל-מחבר גבוה יותר
ערוצים אופטיים מרובים מאוחדים באמצעות ממשק אחד מרובה-סיבים במקום להשתמש בממשקי מחבר דופלקס נפרדים עבור זוגות סיבים בודדים.
צפיפות גבוהה המוגדרת על ידי איחוד סיבים
עבור מכלול כבלים זה, הצפיפות קשורה ישירות למספר הערוצים האופטיים הרב-מצביים המאוחדים דרך כל ממשק מחבר MPO.
צפיפות סיבים לעומת ממשק מחבר MPO
|
ספירת סיבים |
ממשק מחבר MPO |
יחס סיבים-ל-מחבר |
|
8 סיבים |
1 |
8:1 |
|
12 סיבים |
1 |
12:1 |
|
16 סיבים |
1 |
16:1 |
|
24 סיבים |
1 |
24:1 |
|
32 סיבים |
1 |
32:1 |
|
48 סיבים |
1 |
48:1 |
ביצועים אופטיים
בחירת סיבים מרובים
OM3, OM4 ו-OM5 זמינים עבור דרישות שונות של קישורים מולטי-מצבים. דרגת הסיבים שנבחרה צריכה להתאים לדרישות האופטיות של הציוד המחובר ולקישור המתוכנן.
אפשרויות אובדן הכנסה
תצורות סטנדרטיות ותצורות הפסד-נמוכות זמינות עבור דרישות תקציב שונות של אובדן אופטי{{1}. מפרט האובדן הרלוונטי מוגדר עבור תצורת הכבל שנבחרה.
ממשק מחבר MPO
תאימות מחברים:מגדר המחבר ותצורת הפינים צריכות להתאים לממשק ה-MPO המתאים שצוין עבור הקישור.
מיקום סיבים:הקוטביות מגדירה את יחסי המיקום של הסיבים- בין שני קצוות המחבר ולכן מהווה חלק ממפרט החיבור המלא של MPO.
בדיקה ואימות כבל MPO
100% בדיקות מפעל
מכלולי כבלי DIMI MPO/MTP עוברים 100% בדיקות מפעל לאובדן הכנסה, אובדן החזרה ואיכות קצה המחבר- לפני המשלוח.
בדיקת אינטרפרומטר תלת מימד
גיאומטריית מחבר MPO מאומתת באמצעות בדיקה התערבותית תלת-ממדית, כולל גובה הסיבים, רדיוס העקמומיות והיסט קודקוד היכן שרלוונטי לתצורת המחבר שצוינה.
סיום-בדיקת פנים
פני קצה המחבר נבדקים עבור תנאי פני השטח שעלולים להשפיע על יישור הסיבים וביצועי ההזדווגות האופטית.
תיעוד מבחן אישי
ניתן לספק תיעוד בדיקה פרטני עבור מכלולי MPO/MTP, עם דוחות בדיקה זמינים עבור קישורים בודדים.
מפרט הזמנה
מפרט הרכישה צריך לזהות את תצורת הכבל הנדרשת לפני הייצור.
לקבלת הצעת מחיר, קונים יכולים לספק מפרט טכני, שרטוט, התייחסות לחלק או דרישת מוצר שווה ערך לבדיקה.
ניתן לכלול דרישות תיוג, אריזה ותיעוד כאשר הן מהוות חלק מהזמנת הרכש.
שאלות נפוצות
ש: איך אני בוחר בין OM3, OM4 ו-OM5 עבור כבל סיבים MPO multi-mode?
ת: בחר את דרגת הסיבים הרב-מצביים בהתאם לדרישות מקלט המשדר, מרחק השידור ועיצוב הקישור האופטי. אין לבחור OM3, OM4 ו-OM5 רק לפי ספירת סיבים או סוג מחבר.
ש: האם כבל סיבים רב-מצבי MPO תואם לקישוריות מבוססת MTP-?
ת: MPO ו-MTP מתייחסים לטכנולוגיות מחברים מרובי-סיבים תואמים, אך ההרכבה השלמה עדיין דורשת התאמה בין מין מחבר, תצורת פינים, קוטביות ורכיבי התאמה.
ש: כיצד אוכל לבחור את הקוטביות הנכונה של MPO עבור כבל רב-מצבי?
ת: ציין סוג A, סוג B או סוג C בהתאם ליחסי המיקום של הסיבים- הנדרשים בין שני הקצוות של הקישור לבין רכיבי ה-MPO המחוברים. יש לאשר את הקוטביות לפני הייצור.
ש: כיצד יש לציין את מגדר מחבר MPO ותצורת פינים?
ת: ציין את מגדר המחבר ואת התצורה המוצמדת או לא מוצמדת בהתאם לממשק ה-MPO המתאים בכל קצה. יש לאשר דרישות אלה לפני ייצור מכלול הכבלים.
ש: האם ניתן לייצר את כבל הסיבים MPO multimode לפי מפרט קונה קיים?
ת: כן, הצעת המחיר יכולה להתבסס על -מפרט טכני של קונה, שרטוט, הפניה לחלק או דרישת כבל שווה ערך, בכפוף לבדיקת תצורה.
ש: כיצד יש לציין את אורך כבל ה-MPO הנדרש?
ת: ציין את אורך הכבל המוגמר הנדרש יחד עם תצורת המחבר. עבור הזמנות פרויקט, יש להגדיר את האורך באופן עקבי לאורך לוח הזמנים של הכבל או השרטוט.
ש: כיצד אוכל לבחור את ספירת הסיבים עבור כבל MPO multimode?
ת: בחר את ספירת הסיבים בהתאם לערוצים האופטיים הנדרשים, ממשק משדר ומיפוי סיבים של הקישור המתוכנן. הספירה שנבחרה צריכה להתאים לארכיטקטורת הציוד והכבלים ולא לצפיפות המחברים בלבד.
