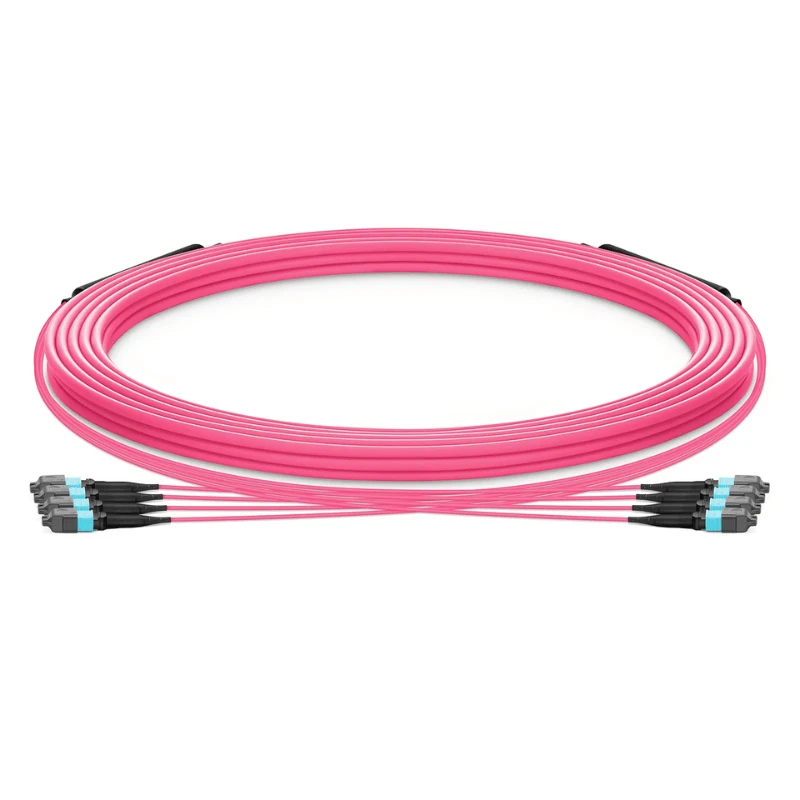

ה-MPO Multimode Trunk Cable הוא מכלול סיבים-בצפיפות גבוהה המיועדת לכבלים מובנים במרכזי נתונים, חדרי שרתים ארגוניים וסביבות רשת-במהירות. הוא משתמש במחברי MPO/MTP® עם סיומו- מראש כדי לאחד מספר רב של סיבים מולטי-מודים לחיבור טראנק קומפקטי, לצמצם את עבודת סיום השטח ולפשט את הפריסה בצפיפות-גבוהה.
זמין בסיבים OM3, OM4 ו-OM5, ניתן להגדיר את הכבל עבור ספירות סיבים שונות, מגדרי מחברים, שיטות קוטביות, אורכי כבלים ודרישות מעיל.
מפרט טכני
|
פָּרִיט |
מִפרָט |
|
סוג סיבים |
Multimode OM3 / OM4 / OM5 |
|
ליבת סיבים |
50/125 μm |
|
ספירת סיבים |
8/12/24 סיבים; מרובות-תצורות MPO זמינות |
|
מַחבֵּר |
MPO / MTP® |
|
מגדר מחבר |
זכר / נקבה |
|
קוטביות |
סוג א' / סוג ב' / סוג ג' |
|
Multimode פולנית |
PC |
|
אובדן הכנסה |
תקן פחות או שווה ל-0.35 dB; גרסאות חסרות-נמוכות פחות או שווה ל-0.20 dB |
|
מעיל כבלים |
PVC / LSZH / OFNP, בכפוף לתצורה |
|
סוג כבל |
מבנה תא מטען עגול או ארוז |
אפשרויות קוטביות ומגדר
קוטביות נכונים ומגדר מחבר חיוניים לשמירה על שידור-כדי-לקבל המשכיות בקישורי אופטיקה מקבילים-.
סוג א'
ישר-דרך מיפוי סיבים.
01
סוג ב'
מיפוי סיבים הפוך, בשימוש נפוץ בארכיטקטורות דופלקס מקבילות-.
02
סוג ג'
צמד-מיפוי הפוך עבור עיצובי כבלים מובנים- ספציפיים.
03
MPO זכר
מחבר מוצמד ליישור עם מחבר נקבה.
04
MPO נקבה
מחבר לא מוצמד לשימוש עם מחבר זכר.
05
יש לציין את הקוטביות הנדרשת יחד עם ציוד ההזדווגות, הקלטת או התיקון- של הפאנל במקום לבחור באופן עצמאי.
בניית כבלים
מכלול תא המטען משתמש בסיב רב-מצבי-מסתיים במפעל עם מבנה כבל מגן המתאים להתקנת מתלה ומסלול מסודרים. חוט ארמיד יכול לשמש כחבר החוזק, בעוד שניתן לבחור את המעיל החיצוני בהתאם לדרישות ההתקנה.
אפשרויות ז'קט נפוצות כוללות PVC לשימוש פנימי כללי, LSZH שבו נדרשת בנייה-נמוכה של עשן והלוגן-, ו-OFNP עבור התקנות בדירוג מליאה-. קוטר הכבלים משתנה עם ספירת הסיבים ותצורת הגזע, לכן יש לאשר את הקוטר החיצוני הסופי לפני ציון קיבולת המסלול או חומרת ניהול הכבלים-.
יישומי מרכז נתונים
כבל ה-MPO Multimode Trunk מתאים ל:
- מדף-ל-חיבורי עמוד שדרה במרכזי נתונים בצפיפות- גבוהה.
- חיבורי פאנל וקלטות של -MPO עבור כבלים מובנים.
- עבור-לשרת-ועבור-ל-החלפת קישורים באמצעות אופטיקה מקבילה עם ריבוי מצבים.
- חדרי ציוד ארגוניים שבהם מכלול-תמו מראש מצמצמים את עבודת ההתקנה בשטח.
- שדרוגי רשת-בצפיפות גבוהה הדורשים קיבולת סיבים גבוהה יותר בתוך שטח אחסון מוגבל.
בדיקות ואבטחת איכות
כל מכלול כבל יכול להיבדק ולבדוק לפני המשלוח כדי לוודא עקביות הייצור וביצועים אופטיים.
נהלי בקרת איכות-אופייניים כוללים:
בדיקת הפסד של 100% הכנסה- עבור הרכבות שהושלמו.
סיום-בדיקת פנים וניקוי של מחברי MPO.
אימות קוטביות מחברים ומיפוי סיבים.
בדיקת מגדר וזיהוי מחברים.
בדיקה חזותית של מעיל כבלים, מגפיים ואזורי פריצה.
דוחות בדיקה בודדים מסופקים בהתאם לדרישות הפרויקט.
ניתן להתאים את רישומי הבדיקה לזיהוי כבל או לתיעוד הזמנה לבדיקה נכנסת ולמעקב אחר הפרויקט.
התאמה אישית & OEM
עבור הזמנות OEM,-משלב מערכות ופרויקטים, ניתן להגדיר את כבל המטען בהתאם לארכיטקטורת הרשת הנדרשת, כולל:
סוג סיבים: OM3 / OM4 / OM5
ספירת סיבים וכמות MPO
מגדר מחבר MPO/MTP®
סוג A / B / C קוטביות
ביצועים אופטיים סטנדרטיים או-נמוכים
אורך הכבל ואורך הפריצה
מעיל PVC / LSZH / OFNP
זיהוי כבל, תיוג ודרישות צבע
אריזה-ספציפית ללקוח ותיוג פרטי
אריזה ומשלוח
כבלי תא מטען MPO מוגמרים מוגנים באופן אינדיבידואלי כדי למנוע זיהום מחברים, כיפוף ונזקי כבלים במהלך הטיפול וההובלה. ניתן לציין מכסי אבק של מחברים, אריזות מגן וקרטונים או אריזה מתאימה-ליצוא אחרת בהתאם לדרישות המשלוח.
ניתן לספק תצורות סטנדרטיות בהתאם לזמינות הייצור. מכלולי OEM מותאמים אישית מתוזמנים בהתאם למורכבות התצורה, הכמות, דרישות הבדיקה וזמינות החומר. כל משלוח יכול להיות מסופק עם זיהוי מוצר ותיעוד בדיקה ישים לקבלת בדיקה.
שאלות נפוצות
ש: איך אני מאשר שכבל המטען יתאים למערכת ה-MPO הקיימת שלי?
ת: אשר את ממשק המחבר, כיוון המפתח, מיפוי הסיבים, תצורת הפינים ומפרטי רכיבי התאמת בשני הקצוות. עבור התקנה קיימת, מתן מודול, מתאם או מספר חלק של ה-MPO הנוכחי מסייע במניעת אי תאימות במהלך החלפה או הרחבה.
ש: האם ניתן לספק כבלי תא מטען של MPO באורכים שונים עבור אותו פרויקט?
ת: כן. ניתן לייצר אורכי כבלים שונים בתוך אותו מפרט פרויקט. על הקונים לספק את האורך המוגמר הנדרש, ובמידת הצורך, את הסובלנות המותרת, כך שניתן יהיה לתכנן במדויק את ניתוב המתלים ואת מרווחי ההתקנה.
ש: האם אתה יכול לספק דוגמה לפני הזמנה בתפזורת?
ת: כן. ניתן לייצר דוגמאות לאימות תצורה לפני ייצור המוני. המדגם צריך להשתמש באותו סידור מחברים ובדרישות טכניות מרכזיות המיועדות להזמנת הייצור, כך שניתן יהיה לבדוק תאימות והתקנה בתנאי הפרויקט בפועל.
ש: האם שרטוטי כבלים או מסמכי מימד זמינים לאישור הנדסי?
ת: כן. ניתן לספק שרטוטי מימד ומידע על תצורה לסקירת הפרויקט. עבור מכלולי תא מטען מורכבים, הקונים יכולים לאשר אורך כולל, סידור מחברים, ממדי פריצה ודרישות זיהוי לפני הייצור.
ש: כיצד יש לטפל בכבלי מטען MPO במהלך ההתקנה?
ת: הימנע מלמשוך את הכבל במחברים, לחרוג ממגבלות הכיפוף שצוינו או מהעמסת עומס יתר על חלקי הפריצה. שמור על כיסויי קצה המחבר עד לחיבור ונתב את תא המטען דרך מערכות ניהול כבלים- מתאימות מבלי לכתוש או לכופף את המכלול בצורה חדה.
ש: האם ניתן להשתמש באותו כבל מטען MPO עבור מהירויות שידור שונות?
ת: פוטנציאלי, אבל התאימות תלויה בסוג מקלט המשדר, תקציב הקישור האופטי, מרחק השידור וארכיטקטורת הרשת. לכן יש לציין את הכבל מול דרישות הציוד האופטי והקישור בפועל במקום לבחור רק לפי קצב נתונים נומינלי.
