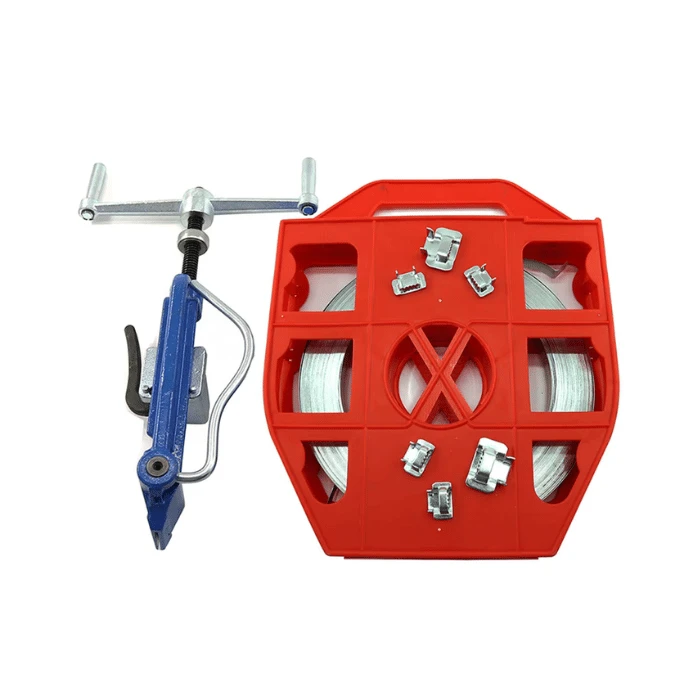

כלי פסים סטנדרטי

כלי הפסים הסטנדרטיים הוא כלי מתיחה ידני המיועד להתקנת פלדת אל חלד ורצועות מתכת אחרות סביב עמודים, כבלים, סוגרים, שלטים וחומרי עזר. המבנה המחושל-שלו משלבת מנגנון מתיחה, תופס-קפיצי וחותך מובנה-בכלי יד אחד. הכלי מתאים לחיזוק תשתיות טלקום, סיבים אופטיים, שירותים, עירוניים וכלליים שבהם נדרשים מתח פס מבוקר וחיבור אבזם מאובטח.

הכלי משתמש במערכת מתיחה מכנית כדי להדק את פסי המתכת סביב חומר העבודה לפני שהאבזם מאובטח.

זרוק-גוף הכלי המזויף:מספק את המבנה הנושא-העומס העיקרי עבור מתיחה ידנית.

מנגנון מתיחה:ממיר את סיבוב הידית למתח פס מבוקר.

תפסן-קפיץ:מחזיק את הרצועה במהלך המתיחה ועוזר לשמור על מיקום הרצועה.

חרטום כלי ובלוק תפס:הנח ושמור את הרצועה במהלך המתיחה ויצירת האבזם.

מנגנון גלגול:יוצר את חיבור הרצועה סביב האבזם לאחר הפעלת המתח.

חותך משולב:מסיר פס עודף לאחר יצירת החיבור.

עקרון הפעולה מבוסס על שלוש פעולות מכניות: אחיזה ברצועה, הפעלת מתח ויצירת חיבור האבזם. הכלי אינו מספק כוח או חום; כל פעולות המתיחה והחיתוך מבוצעות באופן ידני.

בחר את הרצועה והאבזם:ודא שרוחב הפס, העובי, החומר והאבזם תואמים לכלי וליישום.

עטפו את הלהקה:העבר את הרצועה סביב המוט, תומך הכבל, התושבת או חומר עבודה אחר ונתב אותו דרך האבזם בהתאם לעיצוב האבזם.

מקם את הכלי:הכנס את הרצועה לאזור האחיזה של הכלי תוך שמירה על המיקום הנכון של האבזם.

הפעל מתח:הפעל את מנגנון המתיחה עד שהרצועה מגיעה למתח ההתקנה הנדרש.

יוצרים את החיבור:גלגל את הכלי על האבזם תוך שליטה במנגנון המתיחה כדי לשמור על מיקום הרצועה.

חותכים את העודפים:השתמש בחותך המשולב כדי להסיר את זנב הרצועה הנותר.

השלם את האבזם:אבטח את האבזם בהתאם לדרישות העיצוב וההתקנה הספציפיות שלו.

לחיזוק עקבי, הרצועה צריכה להישאר מיושרת כהלכה עם האבזם לאורך כל המתיחה וההתהפכות. שיטת הסגירה של המתיחה והאבזם הנדרשת- צריכה להיות בהתאם למפרט מערכת הפסים הרלוונטי.

הכלי מיועד לרצועות מתכת בטווח הממדים שצוין. אפשרויות טיפוסיות מנירוסטה כוללות 201, 304 ו-316, עם בחירת חומר המבוססת על חשיפה לקורוזיה ודרישות הפרויקט.

מערכות אבזמים תואמות עשויות לכלול:

אבזמי אוזניים-:עיצוב אבזם מסורתי עבור יישומי פסים ידניים.

אבזמי Tru-לוקט:עיצוב אבזם שפותח עבור מערכות רצועות ידניות תואמות ואישור חזותי של תנועת אבזם-במהלך ההתקנה.

אבזמי נירוסטה תואמים אחרים:חייב להתאים לרוחב הפס הנבחר ולמלא אחר דרישות ההתקנה הרלוונטיות.

בקרת האיכות צריכה לכסות הן רכיבים נכנסים והן ביצועי-כלים מוגמרים. פריטי בדיקה מומלצים כוללים:

בדיקת מימד:אורך הכלי, ממדי התאמה קריטיים ותאימות רצועות.

בדיקה פונקציונלית:פעולה חלקה של ידית המתיחה, האוחז, החותך ומנגנון ההתהפכות.

ביצועי מתח:אימות שהכלי משיג את טווח המתח שצוין ללא החלקה חריגה או עיוות מכני.

בדיקת חיתוך:בדוק שהחותך מתמודד עם עובי הרצועה המרבי שצוין ומייצר חתך נקי.

בדיקת משטח:בדוק את שלמות הציפוי, מתכת חשופה, קורוזיה, כתמים ופגמים גלויים אחרים.

בדיקת הרכבה:ודא מחברים, רכיבים נעים, החזקת ידית, ושלמות מכנית כוללת.
