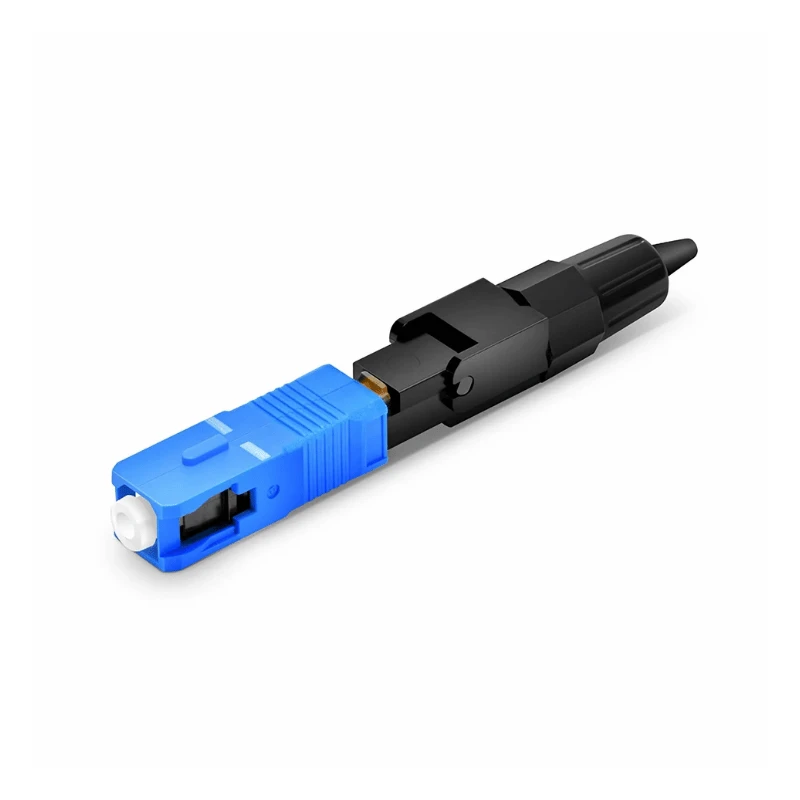

מחבר SC UPC של כבל סיב אופטי הוא מחבר SC שהורכב-במפעל המיועד לסיום וחיבור בין כבל סיב אופטי במצב יחיד-. הוא משתמש במבנה צימוד קרמי 2.5 מ"מ ודחיפה- להזדווגות יציבה עם מתאמי SC תואמים. התצורה הסטנדרטית מתאימה לסיבים -יחידים של 9/125 מיקרומטר וכבל 2.0 מ"מ, עם קטרים אחרים של כבלים ותצורות הרכבה זמינות לדרישות הפרויקט.
מפרטי מחברים
|
פָּרָמֶטֶר |
מפרט סטנדרטי |
|
סוג מחבר |
SC UPC |
|
מצב סיבים |
מצב- יחיד |
|
גודל סיבים |
9/125 μm |
|
סוג פולני |
UPC |
|
טַבַּעַת חִזוּק |
קרמיקה זירקוניה 2.5 מ"מ |
|
תְצוּרָה |
סימפלקס |
|
קוטר כבל |
2.0 מ"מ |
|
אובדן הכנסה |
פחות או שווה ל-0.30 dB |
|
החזר הפסד |
גדול או שווה ל-50 dB |
|
אורך גל הפעלה |
1310 / 1550 ננומטר |
|
טמפרטורת הפעלה |
-40 מעלות עד +75 מעלות |
|
טמפרטורת אחסון |
-40 מעלות עד +85 מעלות |
|
עמידות הזדווגות |
גדול או שווה ל-500 מחזורים |
|
דִיוּר |
פולימר בעל ביצועים גבוהים{{0} |
מבנה ועיצוב מחברים
המחבר מורכב מחוסם קרמי זירקוניה, בית מחבר, רכיבי יישור ומגף -מתחים. החסם בגודל 2.5 מ"מ מספק את ממשק ההזדווגות הסטנדרטי של SC, בעוד שמנגנון צימוד הדחיפה-מאפשר התקנה והסרה ישירה מתאמי SC.
פני הקצה UPC מלוטשים כדי לספק מגע פיזי בין משטחי סיבים מתאימים ולשלוט בהשתקפות אופטית. בית המחבר מגן על מבנה היישור הפנימי, בעוד שמגף -המתכת המתח מפחית את הלחץ המכני במעבר הכבל-ל-המחבר.
תאימות סיבים וכבלים
הגרסה הסטנדרטית מיועדת ל-9/125 מיקרומטר סיבים במצב יחיד-, כולל יישומים מסוג OS2-. עבור מכלולים המשתמשים בסיבים לא רגישים לכיפוף-, ניתן לציין תאימות גם בהתאם לקטגוריית סיבי ITU-T הרלוונטית. ITU-T G.657 מכסה כיפוף-אובדן-לא רגיש סיבים וכבל במצב יחיד- המשמשים במיוחד במתקני גישה ובצפיפות גבוהה.
יש לבחור את המחבר בהתאם למצב הסיבים, קוטר הכבל, ממשק המתאם, סוג הפוליש וסביבת היישום.
יישומים
רשתות תקשורת:חיבור בין ציוד, מסגרות הפצה וקישורי שידור
Ftth/fttx:הפצה אופטית וחיבורי סיבים- בצד המנוי
מרכזי נתונים:תיקון וקישוריות ציוד שבה מצוינים ממשקי sc
רשתות ארגוניות:עמוד שדרה ובנייה-ל-בניית קישורי סיבים
צילום ושידור:הפצת אותות אופטיים וחיבור בין ציוד
רשתות תעשייתיות:חיבורי סיבים במערכות אוטומציה ותקשורת בהם המפרט הסביבתי מתאים
ממשק sc push-pull מעשי במיוחד עבור יישומים הדורשים התקנה והסרה תכופים של מחברים.
התאמה אישית / OEM
עבור הזמנות OEM ופרויקטים, ניתן להגדיר את המחבר בהתאם לדרישות, כולל:
תצורת SC UPC סימפלקס או דופלקס
0.9 מ"מ, 2.0 מ"מ, 3.0 מ"מ, או קוטר כבל שצוין
OS1/OS2 מצב יחיד- או סיב רב-מצבי מוגדר
PVC, LSZH או כיסוי כבלים אחר שצוין
אורך כבל סטנדרטי או מותאם אישית
צבע מחבר ואתחול
צבע מחבר ואתחול
עבור ייצור נפח, יש לאשר את השרטוט הרלוונטי, המפרטים האופטיים, בניית הכבלים, דרישות הסובלנות וקריטריוני הבדיקה לפני ייצור המוני.
בדיקה ובדיקה
יש לאמת כל אצוות ייצור מול מפרט המוצר המאושר לפני המשלוח. פריטי בדיקה מרכזיים כוללים:
סיום-בדיקת פנים:זיהום, שריטות, שבבים ופגמי ליטוש
בדיקת אובדן הכנסה:אימות מול הערך המרבי שצוין
בדיקת אובדן החזר:אימות של ביצועי השתקפות-upc חזרה
בדיקת פרול ומידות:ממשק קריטי ומידות הרכבה
בדיקת מכלול כבל-ל-מחבר:מצב אתחול, דיור, כיווץ ו-מתח
בדיקת הזדווגות/עמידות:אימות ביצועי המחבר לאחר הזדווגות חוזרת במידת הצורך
בדיקות סביבתיות:בדיקת טמפרטורה או לחות כאשר נדרש על פי מפרט הפרויקט
עבור הזמנות OEM, ניתן להגדיר בדיקות מכניות, סביבתיות או אופטיות נוספות בהתאם למפרט או תקן הבדיקה הרלוונטי של הלקוח. יש לשלוט במידות ממשק המחברים בהתאם לדרישות משפחת IEC 61754-4 SC הרלוונטיות.
שאלות נפוצות
ש: האם אתה יכול לספק דוגמאות לפני הזמנה בתפזורת?
ת: כן. ניתן לספק דוגמאות להסמכה לפני ייצור המוני. יש לאשר מראש מפרטים לדוגמה, כולל תצורת מחברים, בניית סיבים, אורך כבל ודרישות תיוג.
ש: מהו זמן האספקה האופייני להזמנות בכמויות גדולות?
ת: זמן אספקת ההזמנה מורכב מ-7-14 ימים לעיבוד ו-20-30 ימים למשלוח. תאריך ההגעה בפועל תלוי ביעד, בשיטת המשלוח ובשחרור מהמכס. עבור הזמנות דחופות או בנפח גדול-, יש לאשר את לוח הזמנים של המשלוח לפני ביצוע ההזמנה.
ש: אילו תנאי משלוח ואספקה זמינים עבור הזמנות בינלאומיות?
ת: ניתן לשלוח הזמנות בתנאי EXW, DAP או DDP, בהתאם ליעד ולדרישות ההזמנה. EXW מתאים כאשר הקונה מארגן הובלה, בעוד ש-DAP/DDP יכול לפשט את משלוח-לדלת-לדלת. יש לאשר את שיטת המשלוח הרלוונטית ואת Incoterm בעת בקשת הצעת מחיר.
ש: כיצד נארזים מכלולי מחברי SC UPC לייצוא?
ת: מכלולים סטנדרטיים ארוזים בשקיות או קרטונים מגן PE, כאשר הפרדה או ריפוד נוספים משמשים למניעת זיהום מחברים, עיוות כבלים ונזק מכני במהלך ההובלה.
ש: האם אתה יכול לספק תיעוד לבדיקת איכות ובקרת סחורות נכנסות?
ת: כן. תיעוד אספקה סטנדרטי יכול לכלול מפרטי מוצר, רשימות אריזה ורשומות בדיקה. ניתן לארגן דוחות בדיקה, תעודות התאמה או מסמכי איכות אחרים כאשר צוין בהזמנת הרכש.
ש: האם ניתן לספק מחברי SC UPC גם עבור חוטי תיקון וגם עבור מכלולי צמה?
ת: כן. המחבר יכול להיות מסופק כחלק ממכלולי סיבים עם סיום- מראש, כולל תצורות כבל תיקון וצמות, בתנאי שבניית הכבל וסידור הסיום הנדרשים מאושרים לפני הייצור.
ש: האם אתה יכול לספק SC APC במקום SC UPC?
ת: SC APC היא תצורת פוליש שונה ואין להחליף את SC UPC מבלי לאשר את דרישות המערכת. אם נדרש סיום של APC, יש לציין זאת בנפרד בהזמנת הרכש כך שהמחבר וממשק ההזדווגות מסופקים כתצורה תואמת.
ש: האם אתה יכול לתמוך בבדיקת צד שלישי-לפני המשלוח?
ת: כן. ניתן לארגן בדיקת צד שלישי-לפני המשלוח כאשר הקונה או הפרויקט נדרשים לכך. יש להסכים על היקף הבדיקה, שיטת הדגימה, קריטריוני הקבלה ועלות הבדיקה לפני הייצור או המשלוח.
