מהדק המתלה לכבל סיבים אופטיים נועד לתמוך ולאבטח כבלים סיבים אופטיים אוויריים בעמודי ביניים, מגדלים או מבנים צולבים-. מכלול המהדק משלב גוף נושא עומס, מכניס כבל-מגע או מוטות שריון מעוצבים מראש, וחומרי הרכבה לחלוקת עומס מכני תוך הגבלת לחץ מופרז על מעטפת הכבל.

מפרט טכני

פָּרָמֶטֶר	מִפרָט
סוגי כבלים ישימים	ADSS, איור-8, כבלי FTTH עגולים תומכים בעצמם
קוטר כבל	Ø6–20 מ"מ; טווחים אחרים זמינים בהתאמה אישית
עומס מכני מדורג אופייני	10–30 kN עבור דגמים סטנדרטיים; תצורות מחוזקות עד 100kN
טווח ישים	עד 400 מ' לתצורות סטנדרטיות
תצורת קו	מסלולים ישרים וזוויות סטייה מתונות
דִיוּר	סגסוגת אלומיניום יצוקה או מבנה מתכת מוגדר
חומר ליצירת קשר-בכבלים	EPDM או אלסטומר אחר עמיד בפני UV/מזג אוויר-
מוטות שריון	פלדה מגולוונת או אלומיניום-מצופה פלדה, בהתאם לתצורה
חוּמרָה	נירוסטה 304/316 או פלדה מגולוונת
טמפרטורת הפעלה	בדרך כלל -40 מעלות עד +65 מעלות
הגנה על פני השטח	אילגון, גלוון או הגנה אחרת מפני קורוזיה
מִשׁקָל	0.45-2.8 ק"ג בערך, תלוי בדגם

עיצוב מכני ותאימות לכבלים

מהדק המתלה נועד לשמור על מיקום הכבל תוך פיזור הכוח התומך על אזור מגע הכבל. עבור תצורות המשתמשות במוטות שריון סליל מעוצבים מראש, המוטות מתאימים למשטח הכבל ומפזרים מתח מכני לאורך מגע ארוך יותר, ומפחיתים עומס מקומי על הנדן החיצוני.

תוספת EPDM או אלסטומר שווה ערך יכולה לספק ריפוד וחיכוך נוספים בין הכבל לגוף המהדק. זה חשוב במיוחד עבור מסלולים אוויריים החשופים לתנועות ושינויי טמפרטורה שנגרמו-של הרוח.

יש להתאים את קוטר הכבל לטווח המהדק שצוין. אין לבחור מהדק רק לפי סוג כבל נומינלי; יש לבדוק את הקוטר החיצוני המוגמר בפועל ועומס ההתקנה מול מפרט הדגם.

יישומים

מהדק המתלה משמש לפריסת כבל סיבים אופטיים עיליים ב:

רשתות אוויר FTTH ו-FTTx
גישה ל-ADSS ורשתות עמוד שדרה
קווי תקשורת על עמודי שירות
תשתית פס רחב כפרית ועירונית
קמפוס, פארק תעשייה ורשתות תקשורת פרטיות
מערכות תקשורת של רשתות חשמל המשתמשות בכבל סיבים תואם-עצמי
נתיבי תקשורת תחבורה ותשתיות

שיטת התקנה

ניתן להתקין את המהדק על מוטות, מגדלים או זרועות- צולבות באמצעות ברגי מוט תואמים, רצועות נירוסטה, ווים J-, אזיקים בצורת U- או תושבות הרכבה ייעודיות, בהתאם לתצורת החומרה שנבחרה.

עבור יישומי השעיה סטנדרטיים:

01/

אשר את הקוטר החיצוני של הכבל בפועל וטווח המהדק שנבחר.

02/

בדוק את המרווח, זווית המסלול, טעינת הרוח/קרח והעומס המכני הנדרש.

03/

מקם את הכבל בצורה נכונה בגוף המהדק או במכלול המתלים המוכן מראש.

04/

התקן את המהדק על המוט, המגדל או התושבת המיועדים לכך.

05/

הדק את חומרת ההרכבה בהתאם למומנט ההתקנה שצוין.

06/

ודא שהכבל נתמך היטב ללא דחיסה מוגזמת, עיוות מעטפת או כיפוף חד.

התאמה אישית / OEM

תצורות OEM זמינות בהתאם לקוטר הכבל, מבנה הכבל, תוחלת הדרושה, עומס מכני, אורך מוט השריון-, ממשק ההרכבה ומבנה ההתקנה.

התאמה אישית יכולה לכלול גם:

מידות גוף מהדק וגיאומטריה
אורך וחומר מוט מעוצב מראש
תושבות הרכבה וחומרה
רכיבי נירוסטה-או מגולוון
סימוני מוצר וזיהוי
אריזה ותווית לקוחות

להערכת RFQ, הקונים צריכים לספק את סוג הכבל, הקוטר החיצוני בפועל, הטווח הטיפוסי, הטווח המרבי, זווית הקו, מבנה ההתקנה ותנאי הסביבה.

בדיקה ובדיקה

פריטי בדיקה אופייניים כוללים:

תאימות לקוטר כבל ובדיקת מימדים
בדיקת סיום חזותית ומשטח-
אימות חומר וציפוי
בדיקת עומס מכני/שבירה-
החלקה או החזקת-בדיקת כוח
בדיקת התאמת החומרה והידוק
בדיקת עמידות- בפני קורוזיה היכן שצוין
בדיקת עמידות UV ו-סביבה עבור רכיבי פולימר

ניתן לספק דוחות בדיקה ותיעוד תאימות בהתאם לדרישות הפרויקט.

שאלות נפוצות

ש: האם ניתן להשתמש במהדק המתלה עבור התקנות ADSS ארוכות-?

ת: כן. תצורות סטנדרטיות מיועדות לטווחי אוויר רגילים, בעוד שהתקנות ADSS בטווח-ארוך עשויות לדרוש מכלולי מתלים מחוזקים או כפולים. הבחירה צריכה להתבסס על הטווח המרבי והעומס הסביבתי המחושב.

ש: האם אתה יכול לספק דוגמאות לפני הזמנה בתפזורת?

ת: כן. ניתן לארגן דגימות להערכת התאמה ממדית,-כבל והערכת התקנה לפני ייצור המוני. חיובים לדוגמא והובלה מאושרים בדרך כלל בהתאם לדגם ולכמות המבוקשים.

ש: לאילו תקנים מהדק המתלה יכול לעמוד?

ת: הדרישות הרלוונטיות תלויות במערכת הכבלים ובשוק היעד. ניתן לבדוק את המפרט הטכני הספציפי של IEC, EN, ASTM ו-ללקוח כאשר הדבר רלוונטי. יש לציין את התקן או מפרט הפרויקט הנדרש לפני הצעת המחיר.

ש: באיזו אריזה משתמשים להזמנות בכמויות גדולות?

ת: מוצרים סטנדרטיים נארזים בדרך כלל בקרטונים עם אריזה פנימית מגינה, ואז מונחים על משטחים כאשר נדרשים לטיפול בייצוא. סימני קרטון מותאמים אישית, תוויות מוצרים, כמויות ושיטות אריזה זמינים עבור הזמנות סיטונאיות.

ש: מהו ה-MOQ עבור מהדקי השעיה?

ת: MOQ מעשי עבור הזמנות מסחריות סטנדרטיות הוא 500 חתיכות לכל דגם. ניתן לדון בנפרד על דגמים מעורבים או תצורות מותאמות בהתאם לדרישות הייצור.

ש: מהו זמן ההובלה הטיפוסי להזמנה בתפזורת?

ת: עבור דגמים סטנדרטיים, זמן העיבוד הטיפוסי הוא 7-14 ימים לאחר המפרט ואישור ההזמנה. מוצרים מותאמים עשויים לדרוש כלים נוספים או זמן ייצור, אשר יאושר לפני ביצוע ההזמנה.

ש: אילו תנאי תשלום אתה מקבל?

ת: בדרך כלל אנו מקבלים T/T, L/C, PayPal וכרטיס אשראי. ניתן לדון בתנאי תשלום אחרים לפי ערך ההזמנה, דרישות הלקוח ותנאי שיתוף הפעולה.

ש: אילו אפשרויות משלוח ויצוא זמינות?

ת: ניתן לארגן הזמנות בדרך ים, אווירית או משלוח אקספרס, בהתאם לכמות, דחיפות ויעד. תנאי הסחר הנפוצים כוללים EXW, DAP ו-DDP, כאשר הסדר המשלוח הסופי אושר על פי ההזמנה והיעד.

תגיות פופולריות: מהדק השעיה לכבל סיבים אופטיים, סין מהדק השעיה עבור כבלים סיבים אופטיים יצרנים, ספקים, מפעל

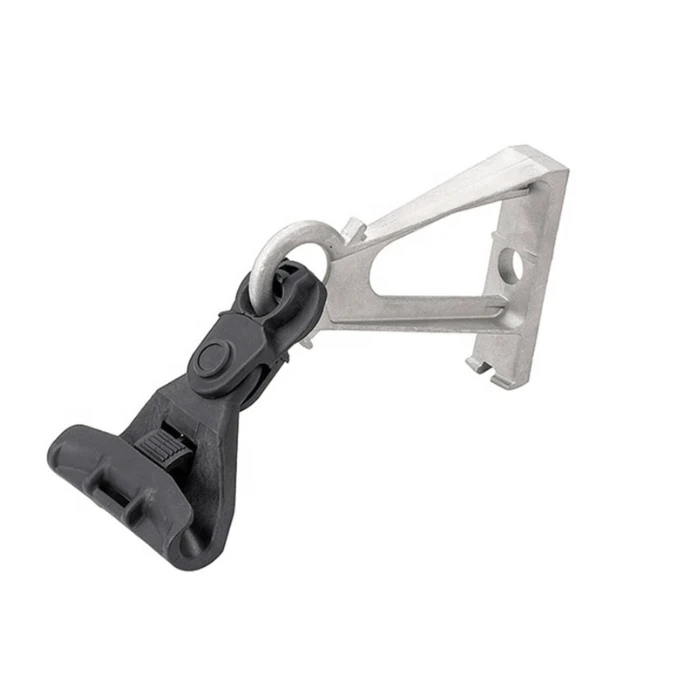

מהדק מתלה לכבל סיב אופטי
