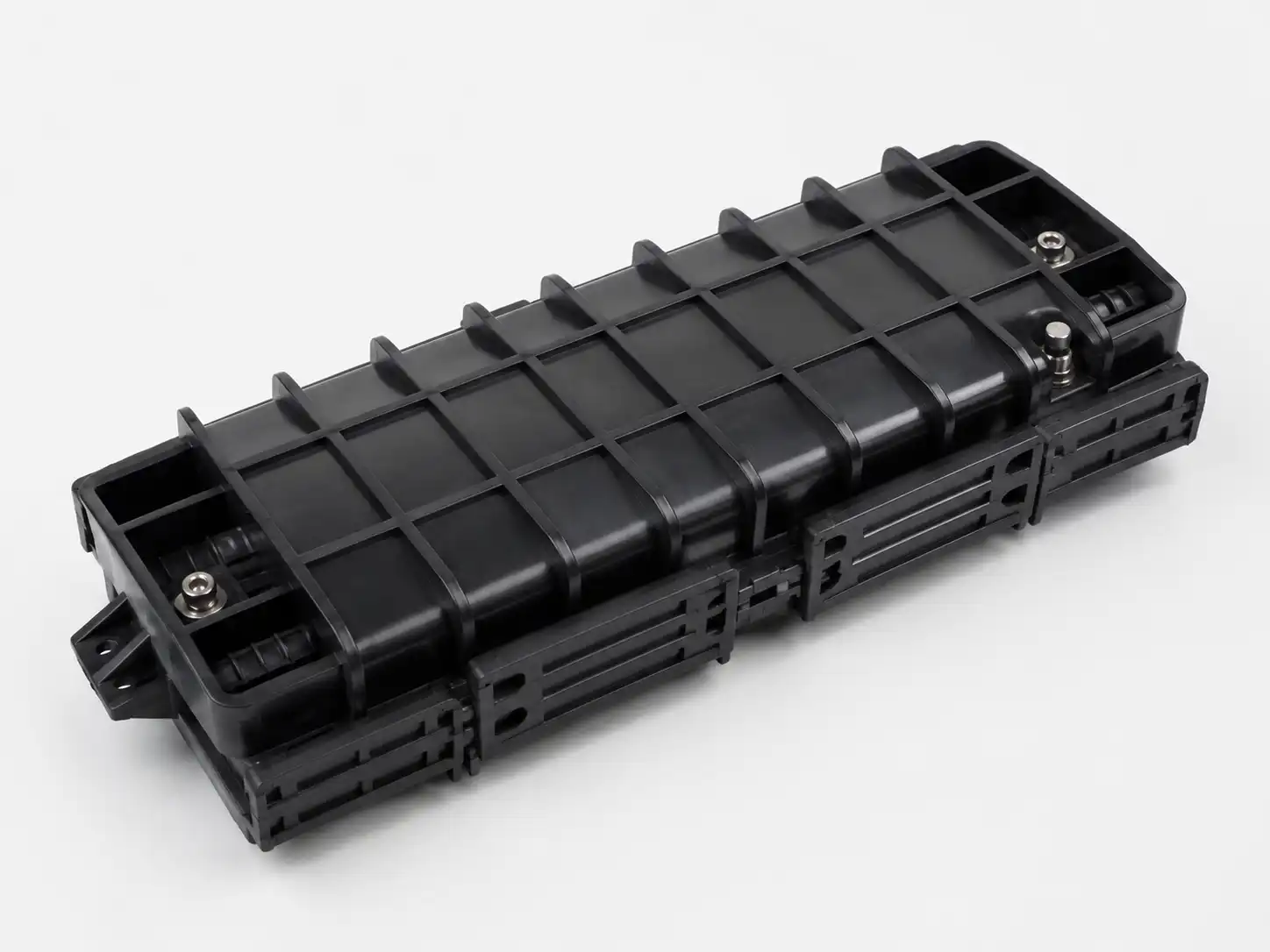

סגירת סיבים אופטיים אופקיים עם 12 ליבות הוא מארז חיצוני קומפקטי להגנה וארגון של עד 12 חיבורי סיבים בודדים- ברשתות FTTH ומחוץ-. המבנה השורה האופקי שלו מתאים לחיבורי כבלים קומפקטיים, נקודות הסתעפות ומקומות תיקון שבהם השטח וקיבולת החיבור מוגבלים. הסגירה משתמשת ב-איטום מכני מחדש ובכניסות כבלים הניתנות להגדרה לתחזוקה מעשית בשטח.

מפרט טכני

מִפרָט	פרטים
סוג מוצר	סגירת סיבים אופטיים אופקיים של 12 סיבים
סוג סגירה	אופקי / מוטבע
קיבולת חיבור מקסימלית	12 חיבורי-סיבים בודדים
מגש ספייס	מגש 1 × 12F
יציאות כבלים	2 או 4 יציאות; 1-in/1-out או 2-in/2-out
קוטר כבל	בדרך כלל Ø5–13 מ"מ, תלוי בתצורה-
חומר דיור	פלסטיק הנדסי עמיד ל-UV; אפשרויות PC / ABS / PP
שיטת איטום	איטום מכני שניתן להזין מחדש{{0}
דירוג הגנה	עיצוב בדירוג IP68
טמפרטורת הפעלה	−40 מעלות עד +65 מעלות
צבע סטנדרטי	שָׁחוֹר

ניהול מבנה וסיבים

הסגירה משלבת בית מגן, מערכת איטום, רכיבי-כניסה לכבלים, מגש חיבור, אזור ניתוב-סיבים ונקודות חיבור-חוזק-כבל. מגש השחוג 12F שומר על שרוולי השבר ועל רפיית הסיבים מאורגנים תוך שמירה על ניתוב סיבים מבוקר. ריסון כבל מבודד כוחות משיכה חיצוניים מאזור השחוג, ומפחית מתח מכני במהלך ההתקנה והשירות.

המבנה המכני שניתן להזין מחדש-מאפשר לטכנאים לפתוח את המארז לבדיקה, תיקון או שינוי רשת מבלי להחליף את הסגירה המלאה.

תאימות והתקנה של כבלים

לפני ההזמנה, אשר את ספירת הסיבים, קוטר הכבל החיצוני, כמות-כניסת הכבלים, מבנה הכבל, חוזק-סוג החבר ושיטת ההתקנה הנדרשת. פרמטרים אלה קובעים את תצורת היציאה והאטימה המתאימה.

הסגירה יכולה להיות מסופקת עבור יישומים אוויריים, מוט/קיר-, צינור, בור/ביוב, תת-קרקעי ו-קבור ישיר, עם אביזרי ההרכבה והאטימה הנדרשים. במהלך ההתקנה, יש לקבע היטב את כיסויי הכבלים ואיברי החוזק לפני ניתוב הסיבים, ויש לשמור על רדיוס הכיפוף המינימלי שצוין על ידי היצרן.

יישומים

יישומים אופייניים כוללים:

שחרור FTTH והפצה בנקודות קצה-קומפקטיות ברשת

חיבורי כבלים-מוצבים באוויר ובמוט שבהם המקום מוגבל

התקנות צינורות ופתחי יד הדורשים חיבור מוגן בשורה

נקודות לתיקון כבלים לאחר נזק לתוואי או תחזוקה

חיבורי סניפים בפס רחב כפרי וברשתות של-mile last

נקודות חיבור חיצוניות המותקנות על קיר- ליד בניינים וצמתי גישה

OEM/ODM ואספקה

DIMI תומך בסימון לוגו OEM, אריזה מותאמת אישית, צבע בית, תצורת יציאות כבלים- וערכות אביזרים. עבור הזמנות פרויקטים, מהנדסים יכולים לסקור את ספירת הסיבים, קוטר הכבלים, סביבת ההתקנה ודרישות המיתוג לפני הייצור. ניתן לספק דוגמאות להערכת מוצר ואישור פרויקט.

בדיקת איכות ותיעוד

בקרת האיכות מכסה בדיקת חומרים נכנסים,-בדיקות הרכבה בתהליך, איטום ואימות מכני, בדיקת-מוצר מוגמר ובדיקת-יצוא של אריזה. בדיקות מוצר ישימות יכולות לכלול איטום IP68, מתיחה והחזקה של כבלים, פגיעה, ריסוק, כיפוף, מחזורי טמפרטורה, הזדקנות UV ובדיקת ריסוס-מלח עבור רכיבי מתכת רלוונטיים.

ניתן לספק גליונות נתונים, רשומות בדיקה ודוחות בדיקה ישימים להערכת הפרויקט. מערכת הייצור של DIMI כוללת אישורי ניהול איכות ISO 9001:2015 ו-TL-9000.

הזמנות ולוגיסטיקה

MOQ

100 יחידות עבור הזמנות רגילות בתפזורת; הזמנות לדוגמה זמינות להערכה.

עיבוד

בדרך כלל 7-14 ימי עבודה לאחר המפרט ואישור ההזמנה.

מִשׁלוֹחַ

בדרך כלל 20-30 ימים בים, אוויר או אקספרס, תלוי ביעד ושיטת המשלוח.

אריזה

אריזת הגנה אישית וקרטוני יצוא; משטחים ותיוג מותאם אישית זמינים עבור הזמנות פרויקטים.

תַשְׁלוּם

ניתן להשתמש ב-T/T או L/C עבור הזמנות B2B סטנדרטיות; ניתן לאשר הסדרים אחרים עבור פרויקטים מוסמכים.

שאלות נפוצות

ש: האם ניתן לספק את הסגירה כערכת התקנה מלאה?

ת: כן. ערכה שלמה יכולה לכלול את מגש השחבור, רכיבי איטום, חלקי תיקון-כבל, שרוולי הגנה לאחבור ואביזרי הרכבה הנדרשים. יש לציין את כתב החומרים המדויק בהצעת המחיר כדי למנוע אי התאמה של אביזרים.

ש: האם אתה יכול להתאים סגירה קיימת או דגם מתחרה?

ת: כן. עבור פרויקטים של תווית חלופית או- פרטית, הקונים יכולים לספק דוגמה קיימת, ציור, תמונות או מספר דגם. DIMI יכול לסקור את התצורה המכנית ולפתח גרסת OEM תואמת או שווה ערך כאשר הדבר אפשרי מבחינה טכנית.

ש: איזה מידע צריך להיכלל בהצעת בקשה?

ת: ספק את הכמות הנדרשת, מדינת היעד, דגם הכבלים, נפח השנתי או הפרויקט הצפוי, דרישות האריזה וכל מסמכי בדיקה או אישור נדרשים. גיליון נתונים של כבלים או דגימת סגירה קיימת מומלץ עבור פרויקטים לא-סטנדרטיים.

ש: האם אתה יכול לתמוך בהזמנות פרויקטים מדורגות או חוזרות?

ת: כן. ניתן לארגן-תכניות אספקה חוזרות ומבוססות על פרויקטים עם תזמון ייצור המבוסס על כמות תחזית, יציבות מפרט ותאריכי אספקה נדרשים.

ש: אילו מסמכים יכולים ללוות משלוח בתפזורת?

ת: בהתאם להזמנה, התיעוד יכול לכלול חשבונית מסחרית, רשימת אריזה, תעודת מקור, גיליון נתונים של המוצר, רישומי בדיקה ודוחות בדיקה רלוונטיים. יש לבקש תיעוד ספציפי לפרויקט- לפני אישור ההזמנה.

ש: האם ניתן להזמין את הסגירה בתצורות שונות במסגרת פרויקט אחד?

ת: כן. ניתן לציין סידורי יציאות שונים, תצורות כניסת כבלים-, צבעים וערכות אביזרים שונות כאשר הפרויקט דורש גרסאות מרובות. יש לאשר ולתעד כל תצורה לפני ייצור המוני.

ש: האם ניתן לארגן בדיקת צד שלישי-?

ת: כן. ניתן לתאם בדיקת צד שלישי-כאשר נדרש על ידי הרוכש או חוזה הפרויקט. יש להסכים לפני הייצור על היקף הבדיקה, שיטת הדגימה, דרישות הבדיקה וסוכנות הבדיקה.

ש: האם ניתן לתמוך בהזמנות דחופות?

ת: ניתן להעריך ייצור מזורז על פי קיבולת נוכחית, זמינות חומרים, כמות הזמנה ותצורה. קונים צריכים לספק את תאריך האספקה הנדרש בעת בקשת הצעת מחיר כדי שניתן יהיה לבדוק יחד את אפשרויות הייצור והמשלוח.
