מתאמי סיבים אופטיים מסוג LC ל-FC הם מתאמי נקבה-ל-נקבה היברידיים המיועדים לחבר רכיבי סיבים אופטיים מסוג LC- ו-FC- בלי לסיים מחדש- את הסיב. התצורה הסטנדרטית היא LC/UPC ל-FC/UPC, סימפלקס, מערכת הפעלה יחידה2 9/125 מיקרומטר, עם שרוול יישור קרמי זירקוניה מדויק. ניתן לציין סוגי ליטוש מחברים שונים, מצבי סיבים, חומרי דיור ותצורות הרכבה לדרישות הפרויקט.

מפרטי מתאם

פָּרָמֶטֶר	מפרט סטנדרטי
סוג מתאם	מתאם היברידי LC ל-FC
תצורת מחבר	LC/UPC ל-FC/UPC
מִין	נקבה-ל-נקבה
עָרוּץ	סימפלקס
מצב סיבים	מערכת הפעלה במצב יחיד2 9/125 מיקרומטר
שרוול יישור	Precision Zirconia קרמיקה
אובדן הכנסה טיפוסי	פחות או שווה ל-0.3 dB
החזר הפסד	גדול או שווה ל-50 dB, UPC
עֲמִידוּת	גדול או שווה ל-500 מחזורי הזדווגות
טמפרטורת הפעלה	-25 מעלות עד +70 מעלות
טמפרטורת אחסון	-40 מעלות עד +85 מעלות
הַרכָּבָה	מתקן לוח
דִיוּר	פלסטיק הנדסי או מתכת
תקנים ישימים	דרישות ממשק IEC 61754-20 / IEC 61754-13; RoHS

ממשק ה-LC עוקב אחר דרישות הממדים של משפחת מחברי ה-LC, בעוד שצד FC משתמש בממשק הסטנדרטי של 2.5 מ"מ ועיצוב צימוד הבורג-.

תאימות מחברים

המתאם מיועד לחיבור ישיר של LC-ל-FC, מה שהופך אותו לשימושי כאשר ציוד, לוחות תיקון או תשתית סיבים קיימת משתמשים בפלטפורמות מחברים שונות.

צד LC:תואם עם מחברי LC סטנדרטיים; ניתן לציין תצורות UPC ו-APC.

צד FC:תואם למחברי FC סטנדרטיים באמצעות תצורת PC/UPC או APC המתאימה.

מצבי סיבים:siSglemode OS2 היא התצורה הסטנדרטית; ניתן לספק גרסאות ריבוי מצבים כגון OM3 ו-OM4 כאשר עיצוב המתאם ושרוול היישור מתאימים בהתאם.

התאמה פולנית:יש לבחור סוגי פוליש מחברים בהתאם לרכיבי ההזדווגות. לממשקי LC ו-FC יש מפרטי מימד נפרדים של IEC.

עבור רשתות מחברים מעורבים, המתאם ההיברידי מבטל את הצורך בהחלפת כבלי תיקון שניתנים לשירות או -להפסיק מחדש סיבים מותקנים.

מבנה מתאם

המתאם מורכב משני שקעי מחברים, שרוול יישור מדויק ומארס חיצוני עם מבנה ההחזקה של הלוח הדרוש-.

שרוול הקרמיקה של זירקוניה שומר על יישור חוד במהלך ההזדווגות וההזדווגות, ועוזר לשלוט באובדן צימוד אופטי. צד ה-LC משתמש בממשק קומפקטי מסוג תפס-, בעוד שצד ה-FC מתאים למנגנון הצימוד עם הברגה האופייני למחברי FC.

אפשרויות הדיור כוללות פלסטיק או מתכת הנדסית-בעלת חוזק גבוה, בהתאם לדרישות המכניות ולעיצוב הפאנל. ניתן להגדיר גם מכסי אבק, מבנים עם תריסים, עיצובי אוגן שונים ותכונות הרכבה ספציפיות ללקוח-.

יישומים

מערכות טלקום ו-ODF
משמש לחיבור כבלי תיקון LC ו-FC בתוך מסגרות הפצה אופטיות, לוחות סיבים וציוד רשת נושאת.

מרכז נתונים ורשתות סיבים ארגוניות
מתאים להעברת ציוד או לדור קודם-לתשתית- חדשה שבה ממשקי LC ו-FC צריכים להתקיים במקביל.

ציוד הפצה FTTx
ניתן לשלב בקופסאות חלוקת סיבים, ארונות, לוחות סיום וציוד גישה אחר-לרשת שבהם נדרשים סוגי מחברים מעורבים.

ציוד בדיקה ומדידה של סיבים
מספק ממשק LC-ל-FC ניתן להחלפה עבור מכשירי בדיקה אופטיים ולוחות בדיקה במעבדה או ייצור.

לוחות ומכלולים סיבים OEM
מתאים ליצרני פאנלים, בוני מארזים ומשלבי מערכות הדורשים תצורת מתאם היברידי שצוינה.

התאמה אישית / OEM

שילוב מחברים:Lc-fc ותצורות היברידיות אחרות.

פּוֹלָנִית:Upc או apc בהתאם לתצורת מחבר ההזדווגות.

מצב סיבים:Os2 singlemode ותצורות מולטימוד נבחרות.

שַׁרווּל:קרמיקה זירקוניה; ניתן להעריך חומרים חלופיים לשרוולים עבור יישומים ספציפיים.
דיור: קונסטרוקציית פלסטיק או מתכת.

הַרכָּבָה:הרכבה סטנדרטית ללוח, מבנים עם אוגן/ללא אוגן, קליפסים או גיאומטריית הרכבה ספציפית-ללקוח.

הֲגָנָה:מכסי אבק או עיצובים עם תריסים.

הִזדַהוּת:צבע דיור, לוגו, מספור יציאות, מספר חלק ותווית ברקוד.

אריזה:בתפזורת, שקיות בודדות או אריזה שצוינה על ידי הלקוח-.

איכות ובדיקה

בקרת האיכות צריכה לכסות הן ביצועים אופטיים והן מהימנות מכנית. פריטי בדיקה אופייניים כוללים:

בדיקת אובדן הכנסה ואובדן החזרה עבור המחבר שצוין ותצורת הפוליש.

בדיקת מימד של ממשקי מתאם, תכונות הרכבה ורכיבי יישור.

אימות יישור שרוול וחוס לשמירה על ביצועי הזדווגות שניתן לחזור עליהם.

בדיקת מחזור-הזדווגות לאימות עמידות מכנית.

בדיקה חזותית לאיתור פגמים בדיור, מצב השרוול, זיהום ונזק לממשק המחבר.

בדיקות טמפרטורה וסביבתיות כאשר נדרש על פי מפרט הפרויקט.

תיעוד חומר ותאימות, כולל דרישות הקשורות ל-RoHS- כאשר צוין.

קריטריוני בדיקה ודוחות בדיקה יכולים להיות מיושרים עם השרטוטים של הלקוח, מפרטי הרכישה או תקני רכיבים אופטיים-יישימים של סיבים אופטיים.

שאלות נפוצות

ש: האם אתה יכול לספק דוגמאות לפני הזמנה בתפזורת?

ת: כן. ניתן לספק דוגמאות למפרט, תאימות מחברים והערכת הרכבה לפני רכישה בכמות גדולה. ניתן לאשר כמות דגימה וכל חיובי דגימה רלוונטיים בהתבסס על התצורה המבוקשת.

ש: מהו ה-MOQ עבור מתאמי סיבים אופטיים מסוג LC ל-FC?

ת: עבור תצורות סטנדרטיות, MOQ הוא בדרך כלל 100 חתיכות. תצורות OEM, חומרים מיוחדים או אריזה מותאמת אישית עשויים לדרוש MOQ שונה, אשר ניתן לאשר לפני הצעת המחיר.

ש: מהו זמן ההובלה האופייני להזמנות בכמויות גדולות?

ת: זמן העיבוד הטיפוסי הוא 7-14 ימים, תלוי בכמות ההזמנה ובתצורה. זמן המשלוח הוא בדרך כלל 20-30 יום, כאשר לוח הזמנים הסופי מאושר בהתאם ליעד ושיטת המשלוח.

ש: אילו אמצעי תשלום אתה מקבל?

ת: בדרך כלל אנו מקבלים T/T, L/C, PayPal וכרטיס אשראי. ניתן לדון בתנאי תשלום אחרים עבור הזמנות מוסמכות או דרישות פרויקט ספציפיות.

ש: אילו שיטות משלוח זמינות?

ת: ניתן לשלוח הזמנות באמצעות הובלה אקספרס, הובלה אווירית או הובלה ימית, בהתאם לכמות, דרישות המשלוח והיעד. ניתן לארגן גם תנאי DDP, DAP ו-EXW בהתאם להזמנה.

ש: האם אתה יכול לספק דוחות בדיקה עם ההזמנה?

ת: כן. ניתן לספק תיעוד בדיקה בהתאם לדרישות ההזמנה המוסכמות. רשומות אופייניות עשויות לכלול אובדן הכנסה, אובדן החזרה, בדיקת מימד ותוצאות בדיקה חזותית.

ש: כיצד עלי לציין את המתאם בעת בקשת הצעת מחיר?

ת: ספק את שילוב מחברי LC/FC הנדרש, פוליש UPC או APC, סימפלקס או תצורה אחרת, מצב סיבים, סוג דיור, דרישות הרכבה, כמות ודרישות אריזה. שרטוטים או דוגמאות עזר מומלצים עבור גרסאות מותאמות אישית.

תגיות פופולריות: מתאמי סיבים אופטיים lc to fc, יצרנים, ספקים, מפעלים של מתאמי סיבים אופטיים lc to fc

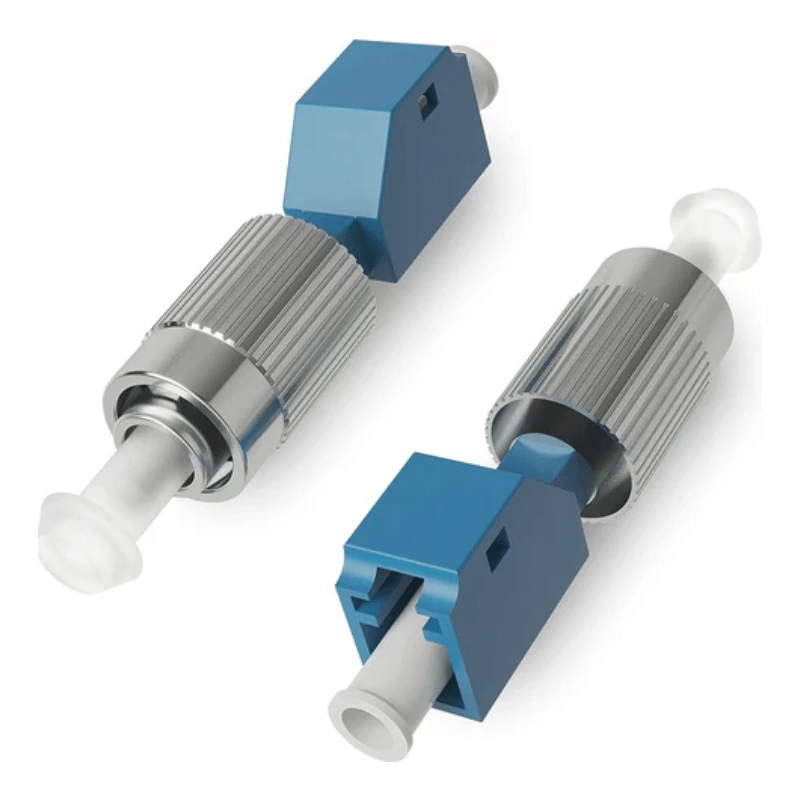

מתאמי סיבים אופטיים LC TO FC
