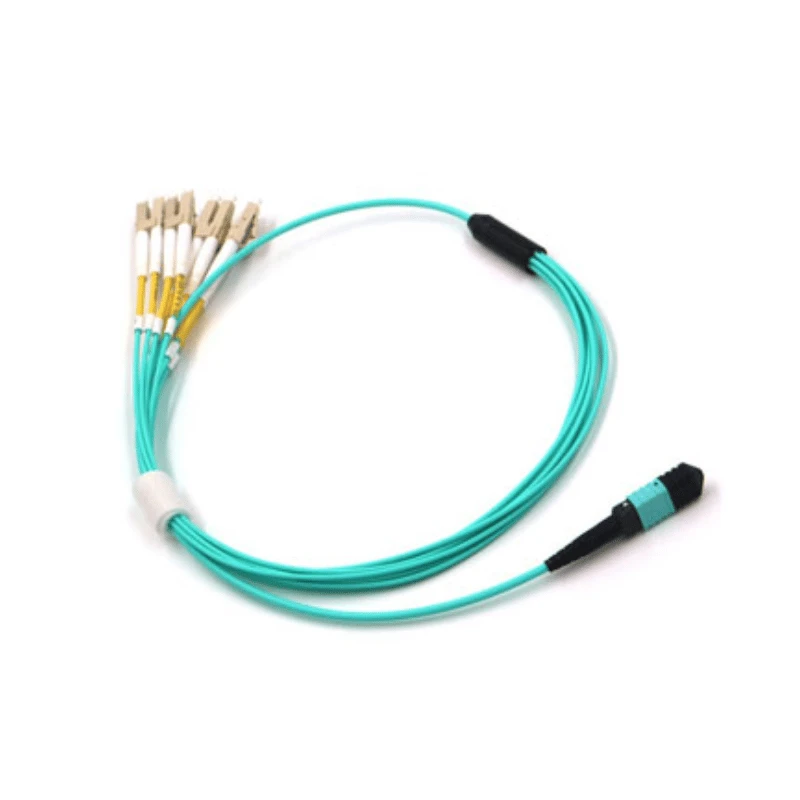

ה-MPO Multimode Loopback Cable הוא מכלול אופטי שהסתיים במפעל-שמנתב אותות משודרים בחזרה לערוצי קבלה ייעודיים דרך ממשק MPO לבדיקה מקומית של מקלטי משדר, יציאות וציוד אופטי תואמים.
מפרט טכני
|
פָּרָמֶטֶר |
מִפרָט |
|
סוג מוצר |
כבל MPO Multimode Loopback |
|
סוג מחבר |
MPO |
|
מגדר מחבר |
זכר עם פינים מנחים / נקבה ללא פינים מנחים |
|
סוג סיבים |
OM3 / OM4 / OM5 Multimode |
|
ספירת סיבים |
8/12/24 סיבים |
|
קוטביות / מיפוי סיכות |
סוג A / סוג B / סוג C / מיפוי מותאם אישית |
|
מחבר פולני |
PC |
|
אובדן הכנסה |
דרגת תקן: פחות או שווה ל-0.70 dB; עילית נמוכה-דרגת הפסד: פחות או שווה ל-0.35 dB |
|
החזר הפסד |
גדול או שווה ל-20 dB |
|
אורך גל הפעלה |
850 ננומטר / 1300 ננומטר |
|
חומר ז'קט |
LSZH / PVC / OFNP |
|
צבע ז'קט |
אקווה / ויולט / ירוק ליים / מותאם אישית |
|
אורך כבל |
מותאם אישית |
|
טמפרטורת הפעלה |
-20 מעלות עד +70 מעלות |
|
טמפרטורת אחסון |
-40 מעלות עד +85 מעלות |
|
עמידות הזדווגות |
גדול או שווה ל-500 מחזורים |
|
הַתאָמָה |
IEC 61754-7, TIA-604-5, RoHS, REACH |
תצורת MPO Loopback
מיפוי הסיבים הפנימי קובע אילו ערוצים משודרים יוחזרו לערוצי הקבלה המתאימים.
קוטביות סטנדרטית:תצורות Type A, Type B ו- Type C זמינות עבור הגדרות המשתמשות בסידורי ערוצי MPO סטנדרטיים אלה.
ציוד-מיפוי ספציפי:ניתן לייצר מיפוי Tx-to-מותאם אישית עבור ציוד-ממשקים ספציפיים, כולל תצורות QSFP, QSFP28 ו-QSFP-DD מאושרות.
תצורת סיבים ומחברים
יש להתאים את ממשק MPO לדרישות האופטיות והמכניות של הציוד הנבדק.
התאמת ממשק:אשר את ממשק MPO ההזדווגות לפני ההזמנה.
תאימות מחברים:אמת את מין המחבר והנח את-תצורת הפינים מול יציאת הציוד.
בחירת סיבים:בחר את תצורת הסיבים בהתאם לממשק האופטי הנבדק.
התייחסות לתצורה:עבור ציוד-מכלולים ספציפיים, ניתן להשתמש במפרט מקלט המשדר או בתיעוד הציוד כהפניה לתצורה.
אימות ביצועים אופטי
בדיקה אופטית
אובדן הכנסה ואובדן החזרה נמדדים באמצעות ציוד EXFO/JDSU ונבדקים מול המגבלות שצוינו.
01
גיאומטריית מחבר
אינטרפרומטר תלת מימדי בודק את גובה הסיבים, רדיוס העקמומיות והיסט קודקוד.
02
סיום-בדיקת פנים
מיקרוסקופ דיגיטלי בודק זיהום ופגמים פיזיים גלויים.
03
המשכיות ומיפוי
המשכיות הסיבים וקוטביות הערוץ מאומתות מול התצורה המאושרת, כולל מיפוי Tx-to-Rx המאושר עבור מכלולים מותאמים אישית.
04
מערכת איכות
מכלולי MPO מיוצרים תחת מערכת ניהול האיכות ISO 9001:2015 של DIMI.
05
תרחישי בדיקה
תצורת ה-loopback קובעת את מצב ההחזר האופטי הנדרש על ידי הבדיקה.
אימות מקלט משדר
מספק תנאי החזרה מקומיים לבדיקת ממשקי מקלטי משדר מרובי מצב מבוססי MPO{{0}.
אבחון נמלים
מבודד את הממשק האופטי הנבדק ללא צורך בחיבור סיבים מרחוק.
בדיקות ייצור
מספק תצורה אופטית שניתן לחזור עליה לאימות ציוד מבוקר.
הנדסה וצריבה-
מאפשר לשחזר את אותו תנאי ממשק מוגדר על פני הליכי בדיקה חוזרים.
תהליך ייצור
יכולת ייצור:DIMI מייצרת מכלול כבלים סיבים אופטיים ב-בית עבור דגימות הנדסיות וייצור נפח.
סקירה הנדסית:מיפוי לא-סטנדרטי נבדק מול ה-pinout שסופק, סכימת החיווט או מפרט הציוד לפני הייצור.
בקרת ייצור:המפרט המאושר מגדיר את התצורה, המיפוי, הדרישות האופטיות, הזיהוי והאריזה.
אימות ותיעוד:מכלולים שהושלמו נבדקים ונבדקים לפני המשלוח, עם תיעוד בדיקה מסופק בהתאם לדרישות ההזמנה המאושרות.
דרישות הזמנה
הזמנה וזמן אספקה:זמינות כמויות גמישות; תצורות סטנדרטיות דורשות בדרך כלל 3-7 ימי עבודה, כאשר לוחות זמנים מותאמים אישית מאושרים לפי תצורה וכמות.
מידע על הצעת מחיר:לקבלת הצעת מחיר, ספק סוג סיבים, ספירת סיבים, מין מחברים, מיפוי לולאה, אורך כבל וכמות משוערת.
שאלות נפוצות
ש: למה משמש כבל לולאה חוזר MPO multi-mode?
ת: הוא יוצר נתיב חזרה אופטי מקומי בין ערוצי Tx ו-Rx ייעודיים לבדיקת מקלטי משדר רב-מודים תואמים, יציאות MPO וציוד אופטי.
ש: כיצד אוכל לבחור את הקוטביות הנכונה של MPO loopback?
ת: בחר סוג A, סוג B, סוג C, או מיפוי מותאם אישית בהתאם ליחסי ערוץ Tx-ל-Rx הנדרשים של הציוד הנבדק.
ש: האם אתה יכול ליצור לולאה מותאמת אישית של MPO עבור QSFP, QSFP28 או QSFP-DD?
ת: כן. ניתן לייצר מיפוי Tx-to-מותאם אישית ממפרט ה-Pinout של הציוד, סכימת חיווט או ערוץ מאושר-מפרט מיפוי.
ש: מה ההבדל בין MPO loopback לבין כבל תיקון MPO?
ת: כבל תיקון MPO מחבר ממשקים אופטיים נפרדים, בעוד ש-MPO loopback מחזיר ערוצי Tx ייעודיים לערוצי Rx במסגרת מערך הבדיקה המקומי.
ש: כיצד אוכל לבחור MPO זכר או נקבה עבור כבל loopback?
ת: התאם את מגדר המחבר ואת תצורת הפינים-המדריך לממשק ה-MPO התואם של מקלט המשדר, מתקן הבדיקה או הציוד.
ש: איך אני בוחר OM3, OM4 או OM5 עבור MPO loopback?
ת: בחר את סוג הסיבים הרב-מודים שצוין עבור מקלט המשדר או הציוד הנבדק כדי לשמור על תאימות הממשק.
ש: מהו אובדן החזר בכבל MPO loopback?
ת: אובדן החזרה מציין את הכוח האופטי המשתקף בחזרה לכיוון המקור. הפסד ההחזר שצוין גדול או שווה ל-20 dB.
ש: האם ניתן לבדוק לולאה רב-מודית של MPO לפני ייצור נפח?
ת: כן. ניתן להפיק דוגמאות הנדסיות לאימות מיפוי- של ממשק וערוצים לפני ייצור נפח בעת הצורך.
